ବିଦ୍ୟୁତ୍ : ଏହାର ପରିପଥ ଓ ଉପାଦାନ

ବିଦ୍ୟୁତ୍ : ଏହାର ପରିପଥ ଓ ଉପାଦାନ – Study Material Class 7 ଜିଜ୍ଞାସା

Study Material Book Q&A Additional Questions

🌍 1. ଉପକ୍ରମ: ବିଦ୍ୟୁତ୍ ଶକ୍ତିର ବ୍ୟବହାର (Introduction & Uses of Electricity)

ପିଲାମାନଙ୍କର ହୀରାକୁଦ ନଦୀବନ୍ଧ ପରିଦର୍ଶନ: ନିହାର ଓ ତାର ସ‌ହପାଠୀମାନେ ହୀରାକୁଦ ନଦୀବନ୍ଧ ଦେଖିବାକୁ ଯିବା ପାଇଁ ବହୁତ ଉତ୍ସାହିତ ଥିଲେ, କାରଣ ସେଠାରେ ଜଳରୁ ବିଦ୍ୟୁତ୍ (Electricity) ଉତ୍ପାଦନ ହେଉଥିବା ଜଳ ବିଦ୍ୟୁତ୍ ଉତ୍ପାଦନ କେନ୍ଦ୍ର ରହିଛି।

ଯାତ୍ରା ପୂର୍ବରୁ ସେମାନେ ଆମ ଦୈନନ୍ଦିନ ଜୀବନରେ ବିଦ୍ୟୁତ୍ ଶକ୍ତିର ବ୍ୟବହାର ବିଷୟରେ ଏକ ତାଲିକା ପ୍ରସ୍ତୁତ କଲେ।

📊 ସାରଣୀ: ବିଭିନ୍ନ କ୍ଷେତ୍ରରେ ବିଦ୍ୟୁତ୍‌ର ବ୍ୟବହାର

Sl. No.	ବ୍ୟବହାରର ଶୀର୍ଷକ (Category)	ଉଦାହରଣ (Examples) 💡
1	ରନ୍ଧନ (Cooking)	🍳 ବିଦ୍ୟୁତ୍ କେଟଲ, ମିକ୍ସର ଗ୍ରାଇଣ୍ଡର, ଟୋଷ୍ଟର, ଓଭନ୍, ମାଇକ୍ରୋୱେଭ୍
2	ଆଲୋକୀକରଣ (Lighting)	💡 ଘର, ଅଫିସ୍, ଗଳିରାସ୍ତା, ବଜାର, କଳକାରଖାନାରେ ଆଲୋକ
3	ଗମନାଗମନ (Transportation)	🚆 ଟ୍ରେନ୍, ବସ୍, କାର, ସ୍କୁଟର, ଲିଫ୍ଟ, ଏସ୍କାଲେଟର
4	ଗରମ ଓ ଥଣ୍ଡା (Heating & Cooling)	❄️ ପଙ୍ଖା, ରୁମ୍ ହିଟର, ଇମର୍ସନ ରଡ଼, ଗିଜର, ଫ୍ରିଜ୍, ଏୟାରକଣ୍ଡିସନର (AC)
5	ମନୋରଞ୍ଜନ (Entertainment)	📺 ଟେଲିଭିଜନ (TV), ରେଡ଼ିଓ
6	ଯୋଗାଯୋଗ (Communication)	📱 ମୋବାଇଲ୍ ଫୋନ୍, ଇଣ୍ଟରନେଟ୍
7	ଅନ୍ୟାନ୍ୟ (Others)	💻 ୱାଟରପମ୍ପ, କ୍ରେନ୍, କମ୍ପ୍ୟୁଟର ଇତ୍ୟାଦି

🧠 💡 Study Trick! > ବିଦ୍ୟୁତ୍‌ର ବ୍ୟବହାର ମନେ ରଖିବା ପାଇଁ CLE TC ସୂତ୍ର ମନେ ରଖ:

C - Cooking (ରନ୍ଧନ)

L - Lighting (ଆଲୋକୀକରଣ)

E - Entertainment (ମନୋରଞ୍ଜନ)

T - Transportation (ଗମନାଗମନ)

C - Communication (ଯୋଗାଯୋଗ)

⚠️ 2. ବିଦ୍ୟୁତ୍ ଉତ୍ପାଦନର ଉତ୍ସ ଓ ସତର୍କତା (Sources & Precautions)

ଆମେ ସବୁ ସମୟରେ ବିଦ୍ୟୁତ୍ ବ୍ୟବହାର କରୁ, କିନ୍ତୁ ଏହା କେଉଁଠାରୁ ଆସେ?

ବିଦ୍ୟୁତ୍ ବିଭିନ୍ନ ଉପାୟରେ ଉତ୍ପାଦିତ ହୋଇଥାଏ:

🌬️ ପବନ ଶକ୍ତି: ପବନ କଳ (Windmill) ରୁ।
☀️ ସୌର ଶକ୍ତି: ସୌର ପ୍ୟାନେଲ ଦ୍ବାରା ସୂର୍ଯ୍ୟଙ୍କ ରଶ୍ମିରୁ।
💧 ଜଳ ଶକ୍ତି: ହୀରାକୁଦ ଭଳି ନଦୀବନ୍ଧରୁ।
🔥 ଜୀବାଶ୍ମ ଇନ୍ଧନ: ପ୍ରାକୃତିକ ଗ୍ୟାସ୍ କିମ୍ବା କୋଇଲା ପୋଡି।

ଏହି ସବୁ ଉତ୍ସରୁ ଉତ୍ପନ୍ନ ବିଦ୍ୟୁତ୍ ପରିବାହୀ ତାର ମାଧ୍ଯମରେ ଆମ ଘରକୁ ଆସେ।

🛑 ସତର୍କତା (Warning!)

ବିଦ୍ୟୁତ୍ ଆମ ପାଇଁ ବହୁତ ଉପଯୋଗୀ ହେଲେ ମଧ୍ୟ ବିପଜ୍ଜନକ ହୋଇପାରେ।
ଘର କିମ୍ବା ସ୍କୁଲରେ ଥିବା ସିଧାସଳଖ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ (Main line) ସହିତ କେବେବି ପରୀକ୍ଷା କରିବ ନାହିଁ।
ବିଜ୍ଞାନ ପରୀକ୍ଷା ପାଇଁ କେବଳ ଟର୍ଚ୍ଚଲାଇଟ୍, କାନ୍ଥ ଘଣ୍ଟା, ବା ରେଡିଓରେ ବ୍ୟବହାର କରାଯାଉଥିବା ଛୋଟ ବ୍ୟାଟେରୀ/ସେଲ୍ ହିଁ ବ୍ୟବହାର କର।

🖼️ Name of the Image: ବିପଦ ସଙ୍କେତ / Danger Sign with Voltage Symbol

🔦 3.1 ଗୋଟିଏ ଟର୍ଚ୍ଚ ଲାଇଟ (A Torch Light)

ଟର୍ଚ୍ଚ ଲାଇଟକୁ ଇଂରାଜୀରେ Flashlight ମଧ୍ୟ କୁହାଯାଏ।

କାର୍ଯ୍ୟ 3.1: ଟର୍ଚ୍ଚ ଲାଇଟରେ ଗୋଟିଏ ସୁଇଚ୍ (Switch) ଥାଏ। ସୁଇଚ୍‌କୁ ଆଗକୁ ଠେଲିଲେ ଟର୍ଚ୍ଚ ଜଳେ (ON) ଏବଂ ପଛକୁ ଆଣିଲେ ଲିଭିଯାଏ (OFF)।
ଯଦି ଆମେ ଟର୍ଚ୍ଚଲାଇଟ୍‌ଟିକୁ ଖୋଲିବା, ତେବେ ତା' ଭିତରେ ଦୁଇଟି କିମ୍ବା ଅଧିକ ବୈଦ୍ୟୁତିକ ସେଲ୍ (Electric Cells) ଦେଖିବାକୁ ପାଇବା।

⚙️ 3.2 ଗୋଟିଏ ସରଳ ବିଦ୍ୟୁତ୍ ପରିପଥ (A Simple Electric Circuit)

ଟର୍ଚ୍ଚ କିପରି କାମ କରେ ଜାଣିବା ପାଇଁ ଏହାର ଉପାଦାନ ଗୁଡ଼ିକୁ ଜାଣିବା ନିହାତି ଜରୁରୀ:

🔋 3.2.1 ବିଦ୍ୟୁତ୍ କୋଷ (Electric Cell)

ଏହା ହେଉଛି ସହଜରେ ନେବା-ଆଣିବା କରିହେଉଥିବା (Portable) ବିଦ୍ୟୁତ୍ ଶକ୍ତିର ଉତ୍ସ।

ପ୍ରତ୍ୟେକ ବିଦ୍ୟୁତ୍ କୋଷରେ ଦୁଇଟି ଅଗ୍ର (Terminals) ଥାଏ:
1. ➕ ଯୁକ୍ତ ଅଗ୍ର (Positive Terminal): ଏହା କୋଷର ଉପର ଭାଗରେ ଥିବା ଏକ ଛୋଟ ଧାତବ ଟୋପି (Metal Cap)।
2. ➖ ବିଯୁକ୍ତ ଅଗ୍ର (Negative Terminal): ଏହା କୋଷର ତଳ ଭାଗରେ ଥିବା ଏକ ଚଟକା ଧାତବ ପଦାର୍ଥ (Flat Metal Base)।

🧠 💡 Study Trick! > କୋଷର ଅଗ୍ରକୁ କିପରି ମନେ ରଖିବେ?

CAP = Cap is Positive (+).

BASE = Flat Base is Negative (-).

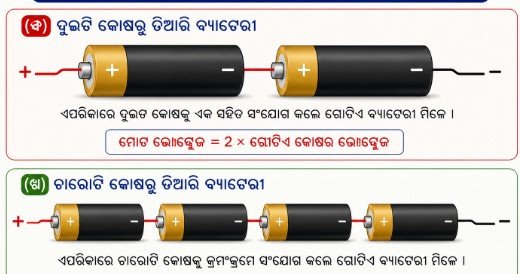

🔋🔋 3.2.2 ବ୍ୟାଟେରୀ (Battery)

ଟର୍ଚ୍ଚରେ ସାଧାରଣତଃ ଗୋଟିଏରୁ ଅଧିକ କୋଷ ବ୍ୟବହାର ହୁଏ। ଏକାଧିକ କୋଷକୁ ମିଶାଇଲେ ତାହାକୁ ବ୍ୟାଟେରୀ କୁହାଯାଏ।

ସଂଯୋଗ ପ୍ରଣାଳୀ: ବ୍ୟାଟେରୀ ତିଆରି କରିବା ପାଇଁ କୋଷଗୁଡ଼ିକୁ ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ କ୍ରମରେ ରଖାଯାଏ।
ଗୋଟିଏ କୋଷର ଯୁକ୍ତ (+) ଅଗ୍ର କୁ ସବୁବେଳେ ଅନ୍ୟ କୋଷର ବିଯୁକ୍ତ (-) ଅଗ୍ର ସହିତ ଲଗାଇ ରଖାଯାଏ। ଭୁଲ୍ କ୍ରମରେ ରଖିଲେ ଟର୍ଚ୍ଚ ଜଳିବ ନାହିଁ।

💡 3.2.3 ବିଦ୍ୟୁତ୍ ବତୀ / ତାପଦୀପ୍ତ ବଲ୍‌ବ (Electric Bulb / Incandescent Lamp)

ଟର୍ଚ୍ଚର ଆଲୋକ ପ୍ରଦାନକାରୀ ଅଂଶ ହେଉଛି ବଲ୍‌ବ। ଆସ ଏହାର ଗଠନ ଦେଖିବା:

🔍 କାଚ ବଲ୍‌ବ (Glass Bulb): ବାହାର ଆବରଣ କାଚରେ ତିଆରି।
✨ ଫିଲାମେଣ୍ଟ (Filament): ବଲ୍‌ବ ମଝିରେ ଥିବା ଅତି ସରୁ ଓ ପତଳା ତାର। ଏହି ତାରଟି ହିଁ ଉତ୍ତପ୍ତ ହୋଇ ଦୀପ୍ତିମାନ ହୁଏ ଓ ଆଲୋକ ସୃଷ୍ଟି କରେ।
🔗 ମୋଟା ତାର (Thick Wires): ଫିଲାମେଣ୍ଟଟି ଦୁଇଟି ମୋଟା ତାର ସହିତ ସଂଯୁକ୍ତ ହୋଇ ଧରି ରଖାଯାଇଥାଏ।
🔌 ଦୁଇଟି ବିଦ୍ୟୁତ୍ ଅଗ୍ର (Terminals of Bulb):
- ଗୋଟିଏ ମୋଟା ତାର ବଲ୍‌ବର କଡରେ ଥିବା ଧାତବ ଖୋଳ (Metal Case) ସହିତ ଲାଗିଥାଏ।
- ଅନ୍ୟ ତାରଟି ତଳ କେନ୍ଦ୍ରରେ ଥିବା ଧାତବ ଶୀର୍ଷ (Metal Tip) ସହିତ ଲାଗିଥାଏ।
- ⚠️ ଏହି ଦୁଇଟି ଅଗ୍ର ଏପରି ରଖାଯାଇଥାଏ ଯେ ସେମାନେ ପରସ୍ପରକୁ ଆଦୌ ସ୍ପର୍ଶ କରିବେ ନାହିଁ। ନଚେତ୍ ସର୍ଟ ସର୍କିଟ୍ ହୋଇଯିବ!

📝 ଶେଷ କଥା (Summary Note): > ଆଜିକାଲି ପୁରୁଣା ଟର୍ଚ୍ଚ ବଦଳରେ ନୂଆ ଡିଜାଇନ୍ ର ଟର୍ଚ୍ଚ ଆସିଲାଣି ଯେଉଁଥିରେ ବଲ୍‌ବ କୁ ବାହାର କରିହୁଏ ନାହିଁ ଏବଂ ତାହା ସିଧାସଳଖ ଟର୍ଚ୍ଚ ସହ ଯୋଡା ହୋଇଥାଏ। ତଥାପି ମୌଳିକ ବିଜ୍ଞାନ ସବୁଥିରେ ସମାନ! (ବିଦ୍ୟୁତ୍ କୋଷ ➔ ପରିପଥ ➔ ବଲ୍‌ବ ➔ ଆଲୋକ)।

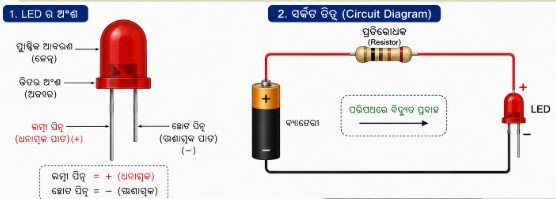

🌟 1. ଏଲ୍‌ଇଡ଼ି (LED - Light Emitting Diode) ବତୀ

ଆଜିକାଲି ଅଧିକାଂଶ ଟର୍ଚ୍ଚ ଏବଂ ଉପକରଣରେ ପୁରୁଣା ତାପଦୀପ୍ତ ବଲ୍‌ବ ବଦଳରେ LED (ଆଲୋକ ନିର୍ଗତକାରୀ ଡାୟୋଡ୍) ବ୍ୟବହାର କରାଯାଉଛି ।

ଫିଲାମେଣ୍ଟ ନଥାଏ: ସାଧାରଣ ବଲ୍‌ବ ପରି LED ରେ କୌଣସି ଫିଲାମେଣ୍ଟ (Filament) ନଥାଏ ।
ଦୁଇଟି ଅଗ୍ର (Terminals): ଏହାର ମଧ୍ୟ ଦୁଇଟି ଅଗ୍ର କିମ୍ବା ତାର ଥାଏ ।
1. ଲମ୍ବା ତାର (Long Wire): ଏହା ହେଉଛି ଯୁକ୍ତାତ୍ମକ (+) ଅଗ୍ର ।
2. ଛୋଟ ତାର (Short Wire): ଏହା ହେଉଛି ବିଯୁକ୍ତାତ୍ମକ (-) ଅଗ୍ର ।

🔋 2. ବ୍ୟାଟେରୀ ବ୍ୟବହାର କରି ବତୀ ଜଳାଇବା (Lighting a Bulb)

ଗୋଟିଏ ବିଦ୍ୟୁତ୍ କୋଷ (Cell) ସହିତ ତାରକୁ ସଂଯୋଗ କରିବା ପାଇଁ ଆମେ ସେଲ୍ ଧାରକ (Cell Holder) ବା ବୈଦ୍ୟୁତିକ ଟେପ୍ (Electrical Tape) ବ୍ୟବହାର କରିପାରିବା । ବଲ୍‌ବ ଧାରକରେ ବଲ୍‌ବକୁ ଲଗାଇ ଏହାର ଦୁଇଟି ତାରକୁ ବ୍ୟାଟେରୀର ଦୁଇଟି ଅଗ୍ର ସହିତ ଯୋଡିବାକୁ ପଡ଼ିବ ।

📊 ସାରଣୀ: ବତୀ ଜଳାଇବାର ବିଭିନ୍ନ ପ୍ରଚେଷ୍ଟା

ନିମ୍ନଲିଖିତ ସାରଣୀରେ ବିଭିନ୍ନ ପ୍ରକାରର ସଂଯୋଗ ଦର୍ଶାଯାଇଛି । କେବଳ ସଠିକ୍ ସଂଯୋଗ ଥିଲେ ହିଁ ବତୀଟି ଜଳିବ।

Sl. No.	ସଂଯୋଗ ବ୍ୟବସ୍ଥା (Arrangement)	ବତୀ ଜଳିବ କି ନାହିଁ? (Observation)
1	ବ୍ୟାଟେରୀର ଦୁଇ ଅଗ୍ର ବଲ୍‌ବର ଦୁଇ ଅଗ୍ର ସହିତ ସିଧାସଳଖ ଯୋଡା ହୋଇଛି।	ହଁ (Yes) ✅
2	ଗୋଟିଏ ତାର ଛିଣ୍ଡି ଯାଇଛି ବା ଯୋଡା ହୋଇନାହିଁ।	ନାହିଁ (No) ❌
3	ଅନ୍ୟ ତାରଟି ଛିଣ୍ଡି ଯାଇଛି।	ନାହିଁ (No) ❌
4	ଦୁଇଟି ଯାକ ତାର ବ୍ୟାଟେରୀର କେବଳ ଗୋଟିଏ ଅଗ୍ରରେ ଲାଗିଛି।	ନାହିଁ (No) ❌

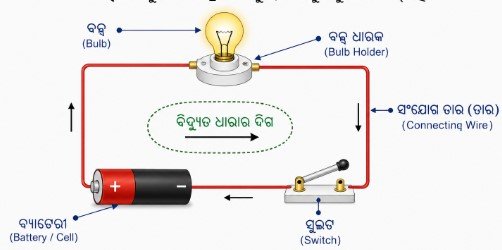

🔄 3. ବିଦ୍ୟୁତ୍ ପରିପଥ (Electric Circuit)

ଉପରୋକ୍ତ ସାରଣୀରୁ ଆମେ ଜାଣିଲେ ଯେ, ଯେତେବେଳେ ବତୀର ଦୁଇ ଅଗ୍ର ବ୍ୟାଟେରୀର ଦୁଇ ଅଗ୍ର ସହ ଉପଯୁକ୍ତ ଭାବରେ ସଂଯୁକ୍ତ ହୁଏ, କେବଳ ସେତେବେଳେ ହିଁ ବତୀ ଜଳେ ।

ପରିପଥର ସଂଜ୍ଞା: ଏହି ବ୍ୟବସ୍ଥା ଏକ ବିଦ୍ୟୁତ୍ ପରିପଥ ସୃଷ୍ଟି କରେ, ଯାହା ବଲ୍‌ବ ମଧ୍ୟ ଦେଇ ବିଦ୍ୟୁତ୍ ସ୍ରୋତ ପ୍ରବାହ ନିମିତ୍ତ ପଥ ସମ୍ପୂର୍ଣ୍ଣ କରେ । ପରିପଥ ସମ୍ପୂର୍ଣ୍ଣ ହେଲେ ହିଁ ବତୀ ଜଳେ ।
ବିଦ୍ୟୁତ୍ ପ୍ରବାହର ଦିଗ (Direction of Current): ଏକ ବିଦ୍ୟୁତ୍ ପରିପଥରେ ବିଦ୍ୟୁତ୍ ସ୍ରୋତ ସବୁବେଳେ ବ୍ୟାଟେରୀର ଯୁକ୍ତ (+) ଅଗ୍ରରୁ ବିଯୁକ୍ତ (-) ଅଗ୍ରକୁ ପ୍ରବାହିତ ହୋଇଥାଏ ।
ଯେତେବେଳେ କରେଣ୍ଟ୍ ବଲ୍‌ବର ଫିଲାମେଣ୍ଟ ଦେଇ ଯାଏ, ତାହା ଉତ୍ତପ୍ତ ହୋଇ ଆଲୋକ ଦିଏ ।

😲 ଚିତ୍ତାକର୍ଷକ ତଥ୍ୟ (Interesting Fact!) ବେଳେବେଳେ ସଠିକ୍ ସଂଯୋଗ ହୋଇଥିଲେ ମଧ୍ୟ ବଲ୍‌ବ ଜଳେ ନାହିଁ। କାରଣ ବଲ୍‌ବଟି ଫ୍ୟୁଜ୍ (Fused) ହୋଇଯାଇଥାଏ । ଏହାର ଅର୍ଥ ହେଲା ତାର ଭିତରେ ଥିବା ଫିଲାମେଣ୍ଟ୍ ଛିଡ଼ି ଯାଇଛି । ଛିଡ଼ା ଫିଲାମେଣ୍ଟ ବିଦ୍ୟୁତ୍ ପ୍ରବାହକୁ ବନ୍ଦ କରିଦିଏ ।

🚦 4. LED କିପରି ଜଳେ? (How to light an LED?)

LED କୁ ଜଳାଇବା ସାଧାରଣ ବଲ୍‌ବ ଠାରୁ ଟିକେ ଅଲଗା!

LED ମଧ୍ୟରେ ବିଦ୍ୟୁତ୍ ସ୍ରୋତ କେବଳ ଗୋଟିଏ ଦିଗରେ ପ୍ରବାହିତ ହୋଇଥାଏ ।
ସଠିକ୍ ସଂଯୋଗ: LED ର ଯୁକ୍ତ (+) ଅଗ୍ର ଅର୍ଥାତ୍ ଲମ୍ବା ତାରକୁ ବ୍ୟାଟେରୀର ଯୁକ୍ତ (+) ଅଗ୍ର ସହ ହିଁ ସଂଯୋଗ କରିବାକୁ ପଡିବ । ସେହିପରି ଛୋଟ ତାରକୁ ବିଯୁକ୍ତ (-) ଅଗ୍ର ସହ ଯୋଡିବାକୁ ପଡିବ ।
ଯଦି ତୁମେ ଏହାକୁ ଓଲଟା ଯୋଡିଦେବ, ତେବେ LED ଜଳିବ ନାହିଁ!

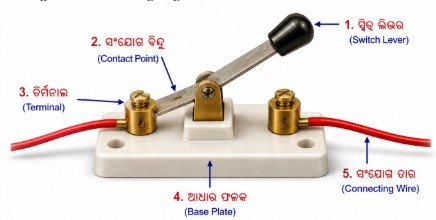

🎛️ 5. ବିଦ୍ୟୁତ୍ ସୁଇଚ୍ (Electric Switch)

ଆମେ ଇଚ୍ଛା ଅନୁସାରେ ଆଲୋକକୁ ଅନ୍ (ON) ଏବଂ ଅଫ୍ (OFF) କରିବା ପାଇଁ ଏକ ସୁଇଚ୍ ବ୍ୟବହାର କରୁ।

କାର୍ଯ୍ୟ 3.8: ଘରେ ସୁଇଚ୍ ତିଆରି କରିବା

ଗୋଟିଏ ସେଫ୍‌ଟି ପିନ୍, ଦୁଇଟି ଡ୍ରଇଂ ପିନ୍ ଏବଂ ଖଣ୍ଡେ କାର୍ଡବୋର୍ଡ ନିଅ ।
ଗୋଟିଏ ଡ୍ରଇଂ ପିନ୍‌କୁ ସେଫ୍‌ଟି ପିନ୍‌ର କଣାରେ ଗଳାଇ କାର୍ଡବୋର୍ଡରେ ଲଗାଅ ଯେପରି ତାହା ସହଜରେ ଘୂରିପାରିବ ।
ଅନ୍ୟ ଡ୍ରଇଂ ପିନ୍‌ଟିକୁ କିଛି ଦୂରରେ ଲଗାଅ ଯେପରି ସେଫ୍‌ଟି ପିନ୍ ତାକୁ ଛୁଇଁ ପାରିବ । ପ୍ରତ୍ୟେକ ଡ୍ରଇଂ ପିନ୍ ରେ ତାର ଯୋଡ଼ ।

🟢 ଅନ୍ (ON) ଅବସ୍ଥା: ଯେତେବେଳେ ସେଫ୍‌ଟି ପିନ୍ ଦୁଇଟି ଯାକ ଡ୍ରଇଂ ପିନ୍ କୁ ଛୁଏଁ, ସେତେବେଳେ ପରିପଥ ସମ୍ପୂର୍ଣ୍ଣ (Closed Circuit) ହୁଏ ଓ ବଲ୍‌ବ ଜଳେ ।
🔴 ଅଫ୍ (OFF) ଅବସ୍ଥା: ଯେତେବେଳେ ସେଫ୍‌ଟି ପିନ୍ ଅନ୍ୟ ଡ୍ରଇଂ ପିନ୍‌କୁ ଛୁଏଁ ନାହିଁ, ସେତେବେଳେ ପରିପଥରେ ଫାଙ୍କା ରହିଯାଏ । ଏହାକୁ ଖୋଲା ପରିପଥ (Open Circuit) କୁହାଯାଏ ଓ ବଲ୍‌ବ ଲିଭିଯାଏ ।

ସ୍ଵିଚ୍ ହେଉଛି ଗୋଟିଏ ସରଳ ଯନ୍ତ୍ର ଯାହା ପରିପଥକୁ ସମ୍ପୂର୍ଣ୍ଣ କରେ କିମ୍ବା ବିଚ୍ଛିନ୍ନ କରିଦିଏ । ଘରେ ଥିବା ସମସ୍ତ ସୁଇଚ୍ ଏହି ଗୋଟିଏ ନିୟମରେ କାମ କରନ୍ତି!

🎛️ 3.2.6 ବିଦ୍ୟୁତ୍ ସୁଇଚ୍ ପ୍ରସ୍ତୁତି (Making an Electric Switch)

ଆମେ ନିଜେ ଘରେ ମଧ୍ୟ ଏକ ସରଳ ସୁଇଚ୍ ତିଆରି କରିପାରିବା! ଏହା ଦ୍ୱାରା ଆମେ ବୁଝିପାରିବା ଯେ ସୁଇଚ୍ ପ୍ରକୃତରେ କିପରି କାମ କରେ।

ଆବଶ୍ୟକ ସାମଗ୍ରୀ: ଗୋଟିଏ ସେଫ୍‌ଟି ପିନ୍ (Safety Pin), ଦୁଇଟି ଡ୍ରଇଂ ପିନ୍, ଖଣ୍ଡେ କାର୍ଡବୋର୍ଡ, ଏବଂ ଦୁଇ ଖଣ୍ଡ ତାର।
ପ୍ରସ୍ତୁତି ପ୍ରଣାଳୀ:
1. ଗୋଟିଏ ଡ୍ରଇଂ ପିନ୍‌କୁ ସେଫ୍‌ଟି ପିନ୍‌ର କଣାରେ ଭର୍ତ୍ତି କରି କାର୍ଡବୋର୍ଡ ଉପରେ ଲଗାଅ, ଯେପରି ସେଫ୍‌ଟି ପିନ୍ ମୁକ୍ତ ଭାବରେ ଘୁରି ପାରିବ।
2. ଅନ୍ୟ ଡ୍ରଇଂ ପିନ୍ ଟିକୁ କିଛି ଦୂରରେ ଲଗାଅ ଯେପରି ସେଫ୍‌ଟି ପିନ୍‌ର ମୁକ୍ତ ଅଗ୍ରଟି ଏହାକୁ ସ୍ପର୍ଶ କରିପାରିବ।
3. ପ୍ରତ୍ୟେକ ଡ୍ରଇଂ ପିନ୍ ସହିତ ଗୋଟିଏ ଲେଖାଏଁ ତାର ସଂଯୋଗ କର।

💡 କାର୍ଯ୍ୟ କରିବା ଶୈଳୀ (How it works):

🟢 ଅନ୍ (ON) ଅବସ୍ଥା: ଯେତେବେଳେ ସେଫ୍‌ଟି ପିନ୍ ଉଭୟ ଡ୍ରଇଂ ପିନ୍‌କୁ ସ୍ପର୍ଶ କରେ, ସେତେବେଳେ ପରିପଥ କୌଣସି ଫାଙ୍କା ନ ଥାଇ ସମ୍ପୂର୍ଣ୍ଣ (Closed) ହୁଏ। ବିଦ୍ୟୁତ୍ ସ୍ରୋତ ପ୍ରବାହିତ ହୋଇ ବତୀ ଜଳେ।
🔴 ଅଫ୍ (OFF) ଅବସ୍ଥା: ଯେତେବେଳେ ସେଫ୍‌ଟି ପିନ୍ ଦ୍ୱିତୀୟ ଡ୍ରଇଂ ପିନ୍‌କୁ ସ୍ପର୍ଶ କରେ ନାହିଁ, ସେତେବେଳେ ପରିପଥରେ ଥିବା ଫାଙ୍କା ବିଦ୍ୟୁତ୍ ପ୍ରବାହକୁ ବାଧା ଦିଏ। ଏହାକୁ ଖୋଲା (Open) ପରିପଥ କୁହାଯାଏ ଏବଂ ବତୀ ଲିଭିଯାଏ।

📝 3.3 ବୈଦ୍ୟୁତିକ ପରିପଥର ଚିତ୍ର ଓ ସଙ୍କେତ (Circuit Diagrams & Symbols)

ବୈଦ୍ୟୁତିକ ଉପାଦାନଗୁଡ଼ିକୁ ସହଜରେ ବୁଝିବା ପାଇଁ ଆମେ ଚିତ୍ର ବଦଳରେ କିଛି ନିର୍ଦ୍ଦିଷ୍ଟ ସଙ୍କେତ (Symbols) ବ୍ୟବହାର କରୁ। ସଙ୍କେତ ବ୍ୟବହାର କରି ବୈଦ୍ୟୁତିକ ପରିପଥର ଉପସ୍ଥାପନକୁ ପରିପଥ ଚିତ୍ର (Circuit Diagram) କୁହାଯାଏ।

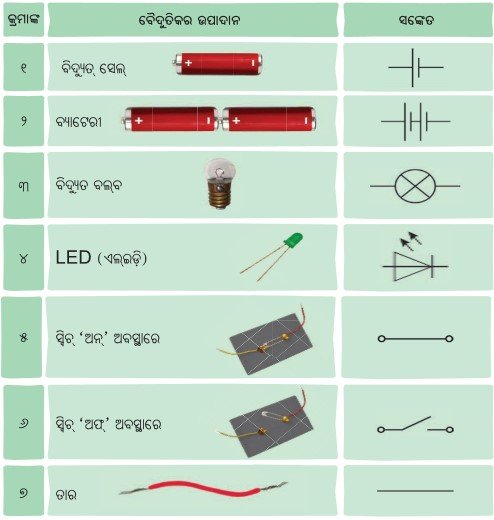

📊 ସାରଣୀ: ବୈଦ୍ୟୁତିକ ଉପାଦାନ ଓ ସେମାନଙ୍କର ସଙ୍କେତ

⚡ 3.4 ବିଦ୍ୟୁତ୍ ପରିବାହୀ ଓ ବିଦ୍ୟୁତରୋଧୀ ପଦାର୍ଥ (Conductors and Insulators)

ବୈଦ୍ୟୁତିକ ପରିପଥ ପାଇଁ ଆମେ କେବଳ ଧାତବ ତାର କାହିଁକି ବ୍ୟବହାର କରୁ? ସବୁ ପଦାର୍ଥ ମଧ୍ୟ ଦେଇ କ'ଣ ବିଦ୍ୟୁତ୍ ଯାଇପାରେ ନାହିଁ? ଆସ ପରୀକ୍ଷା କରି ଦେଖିବା।

🔬 ପରୀକ୍ଷା: ଟେଷ୍ଟର (Tester) ପ୍ରସ୍ତୁତି

ଏକ ବ୍ୟାଟେରୀ ଓ ବଲ୍‌ବ କୁ ଯୋଡ଼ି ଦୁଇଟି ତାରର ଅଗ୍ରକୁ ଖୋଲା ରଖ। ଏହି ଖୋଲା ଅଗ୍ର ଦ୍ୱୟ ମଝିରେ ବିଭିନ୍ନ ବସ୍ତୁ ରଖି ପରୀକ୍ଷା କର। ଯଦି ବଲ୍‌ବ ଜଳିବ, ତେବେ ବସ୍ତୁଟି ବିଦ୍ୟୁତ୍ ପରିବାହୀ।

📊 ସାରଣୀ: ବସ୍ତୁଗୁଡ଼ିକର ବିଦ୍ୟୁତ୍ ପରିବାହିତା ପରୀକ୍ଷା

Sl. No.	ବସ୍ତୁ (Object)	ଉପାଦାନ (Material)	ବତୀ ଜଳିବ କି?	ସିଦ୍ଧାନ୍ତ (Conclusion)
1	ବାଡ଼ି	କାଠ	ନା	ବିଦ୍ୟୁତରୋଧୀ (Insulator)
2	ସ୍କେଲ	ପ୍ଲାଷ୍ଟିକ୍	ନା	ବିଦ୍ୟୁତରୋଧୀ (Insulator)
3	ଚୁଡ଼ି	କାଚ	ନା	ବିଦ୍ୟୁତରୋଧୀ (Insulator)
4	କାଗଜ ପଟି	କାଗଜ	ନା	ବିଦ୍ୟୁତରୋଧୀ (Insulator)
5	ମହମବତୀ	ମହମ	ନା	ବିଦ୍ୟୁତରୋଧୀ (Insulator)
6	ଚାବିକାଠି	ଧାତୁ	ହଁ	ବିଦ୍ୟୁତପରିବାହୀ (Conductor)
7	ଇରେଜର	ରବର	ନା	ବିଦ୍ୟୁତରୋଧୀ (Insulator)

✔️ ବିଦ୍ୟୁତ୍ ସୁପରିବାହୀ (Conductors): ଯେଉଁ ସାମଗ୍ରୀ ମଧ୍ୟଦେଇ ବିଦ୍ୟୁତ୍ ସ୍ରୋତ ସହଜରେ ପ୍ରବାହିତ ହୋଇପାରେ। (ଉଦାହରଣ: ଲୁହା, ତମ୍ବା, ସୁନା, ରୂପା ଇତ୍ୟାଦି ଧାତୁ)।
❌ ବିଦ୍ୟୁତରୋଧୀ / କୁପରିବାହୀ (Insulators): ଯେଉଁ ସାମଗ୍ରୀ ମଧ୍ୟ ଦେଇ ବିଦ୍ୟୁତ୍ ପ୍ରବାହିତ ହୋଇପାରେ ନାହିଁ। (ଉଦାହରଣ: ପ୍ଲାଷ୍ଟିକ୍, ରବର, କାଠ, କାଚ)।

🌍 ଅଧିକ ଜାଣିବା (Important Facts & Safety)

🏆 ସର୍ବୋତ୍ତମ ପରିବାହୀ: ରୂପା, ତମ୍ବା ଓ ସୁନା ହେଉଛି ବିଦ୍ୟୁତ୍‌ର ଅତି ଉତ୍ତମ ପରିବାହୀ। କିନ୍ତୁ କମ୍ ଖର୍ଚ୍ଚ ଏବଂ ଅଧିକ ଉପଲବ୍ଧତା ଯୋଗୁଁ ଆମେ ମୁଖ୍ୟତଃ ତମ୍ବା (Copper) ତାର ବ୍ୟବହାର କରୁ।
🛡️ ପ୍ଲାଷ୍ଟିକ୍ ଆବରଣ କାହିଁକି? ତାର ମଧ୍ୟରେ ବିଦ୍ୟୁତ୍ ଯାଉଥିବା ବେଳେ ଆମକୁ କରେଣ୍ଟ (Shock) ନ ଲାଗିବା ପାଇଁ ତାର ଉପରେ ପ୍ଲାଷ୍ଟିକ୍ ବା ରବର (ଯାହା ଏକ ବିଦ୍ୟୁତରୋଧୀ) ର ଆବରଣ ଦିଆଯାଇଥାଏ। ସୁଇଚ୍ ଏବଂ ପ୍ଲଗ୍ ଉପରେ ମଧ୍ୟ ଏହି ଆବରଣ ଥାଏ।

🛑 ସତର୍କତା (Electrical Safety Warnings)

⚠️ ଆମ ଶରୀର ମଧ୍ୟ ବିଦ୍ୟୁତ୍‌ର ଏକ ପରିବାହୀ ଅଟେ!
⚠️ ଓଦା ହାତରେ କେବେବି ସୁଇଚ୍ ବା ପ୍ଲଗ୍‌କୁ ଛୁଇଁବ ନାହିଁ କାରଣ ଜଳ ବିଦ୍ୟୁତ୍ ପରିବାହୀ ଅଟେ।
⚠️ ଭଙ୍ଗା ପ୍ଲଗ୍ କିମ୍ବା ଛିଣ୍ଡା ତାର ଥିବା ଯନ୍ତ୍ରପାତିକୁ ଆଦୌ ବ୍ୟବହାର କରିବ ନାହିଁ।

⚡ AC ଏବଂ DC ବିଦ୍ୟୁତ୍ ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ (AC vs DC Current)

DC (Direct Current / ସଳଖ ସ୍ରୋତ): ବ୍ୟାଟେରୀ ବା ସେଲ୍‌ରୁ ଆସୁଥିବା ବିଦ୍ୟୁତ୍ ହେଉଛି DC। ଏହା କ୍ଷୁଦ୍ର ଯନ୍ତ୍ରପାତି ଯଥା ଟର୍ଚ୍ଚ, ଘଣ୍ଟା ଆଦି ଚଳାଇଥାଏ।
AC (Alternating Current / ପ୍ରତ୍ୟାବର୍ତ୍ତୀ ସ୍ରୋତ): ଆମ ଘରର କାନ୍ଥରେ ଥିବା ପ୍ଲଗ୍ ସକେଟ୍‌ରୁ ଆସୁଥିବା ବିଦ୍ୟୁତ୍ ହେଉଛି AC। ଏହା ଦ୍ୱାରା ଟିଭି, ଫ୍ରିଜ୍ ଭଳି ବଡ଼ ଉପକରଣ ଚାଲିଥାଏ।

🔋 ବିଜ୍ଞାନ ଓ ସମାଜ: ବିଭିନ୍ନ ପ୍ରକାରର ବ୍ୟାଟେରୀ (Science & Society: Types of Batteries)

ବିଦ୍ୟୁତ୍ ସେଲ୍ ବା ବ୍ୟାଟେରୀକୁ ଆମେ ସହଜରେ ଗୋଟିଏ ସ୍ଥାନରୁ ଅନ୍ୟ ସ୍ଥାନକୁ ନେଇପାରିବା। ଆଜିକାଲି ଭିନ୍ନ ଭିନ୍ନ ବ୍ୟବହାର ପାଇଁ ଅନେକ ଆକୃତିର ବ୍ୟାଟେରୀ ମିଳୁଛି:

🔦 ଟର୍ଚ୍ଚ ବ୍ୟାଟେରୀ: ସିଲିଣ୍ଡର ଆକାରର।
⌚ ବଟନ୍ ସେଲ୍ (Button Cell): କାନ୍ଥ ଘଣ୍ଟା କିମ୍ବା ଶୁଣିବା ଯନ୍ତ୍ର (Hearing aids) ରେ ବ୍ୟବହାର ହୁଏ। ଏଗୁଡ଼ିକ ଛୋଟ ବଟାମ୍ ଭଳି ଦେଖାଯାଏ।
📱 ରିଚାର୍ଜେବଲ୍ ବ୍ୟାଟେରୀ (Rechargeable Battery): ମୋବାଇଲ୍ ଫୋନ୍, ଲ୍ୟାପଟପ୍, ଏବଂ ବିଦ୍ୟୁତ୍ ଗାଡ଼ି (EV) ଗୁଡ଼ିକରେ ବ୍ୟବହାର ହୁଏ, ଯାହାକୁ ଆମେ ବାରମ୍ବାର ଚାର୍ଜ କରିପାରିବା।
