🌟 ଆଲୋକ – ପ୍ରତିଫଳନ ଓ ପ୍ରତିସରଣ (Light - Reflection and Refraction) 🌟

1. ଆଲୋକର ଉପକ୍ରମ (Introduction to Light) 💡

ଆମ ଚାରିପଟେ ଥିବା ବସ୍ତୁଗୁଡ଼ିକୁ ଦେଖିବା ପାଇଁ ଆଲୋକ ନିହାତି ଆବଶ୍ୟକ। ଅନ୍ଧାର ଘରେ ଆମେ କିଛି ଦେଖିପାରୁ ନାହିଁ, କିନ୍ତୁ ଆଲୋକିତ ହେଲେ ବସ୍ତୁଗୁଡ଼ିକ ଦୃଶ୍ୟମାନ ହୁଏ ।

• ଆମେ କିପରି ଦେଖୁ? ସାଧାରଣତଃ ବସ୍ତୁ ଉପରେ ଆଲୋକ ପଡ଼ିଲେ ବସ୍ତୁର ପୃଷ୍ଠରୁ ତାହା ପ୍ରତିଫଳିତ ହୁଏ । ସେହି ପ୍ରତିଫଳିତ ଆଲୋକ ଆମ ଆଖିରେ ପହଞ୍ଚିଲେ ଆମେ ବସ୍ତୁକୁ ଦେଖିପାରୁ ।

• ଆଲୋକର ଗତି: ଆଲୋକ ସରଳ ରେଖାରେ ଗତିକରେ, କାରଣ ଆଲୋକ ପଥରେ ଅସ୍ୱଚ୍ଛ ବସ୍ତୁ ରହିଲେ ତାହାର ଛାୟା ସୃଷ୍ଟି ହୁଏ । ଏହି ସରଳରେଖୀୟ ଗତିପଥକୁ ଆଲୋକ ରଶ୍ମି (Ray of light) କୁହାଯାଏ ।

• ଆଲୋକର ଦୈତ ପ୍ରକୃତି (Dual Nature): ଆଲୋକ କେବଳ ତରଙ୍ଗ ନୁହେଁ କିମ୍ବା କେବଳ କଣିକା ନୁହେଁ। ଆଧୁନିକ କ୍ୱାଣ୍ଟମ୍ ତତ୍ତ୍ୱ (Quantum theory) ଅନୁସାରେ, ଆଲୋକ ଉଭୟ ତରଙ୍ଗ ଓ କଣିକାର ଗୁଣ ପ୍ରଦର୍ଶନ କରେ । ଏହି ବିଶେଷ ଗୁଣକୁ Dual nature of light କୁହାଯାଏ ।

2. ଆଲୋକର ପ୍ରତିଫଳନ (Reflection of Light) 🪞

ଏକ ଚିକ୍କଣ ପୃଷ୍ଠ ଉପରେ ଆଲୋକ ପଡ଼ିଲେ ତାହାର ଅଧିକାଂଶ ଭାଗ ଫେରିଆସେ, ଯାହାକୁ ପ୍ରତିଫଳନ କୁହାଯାଏ ।

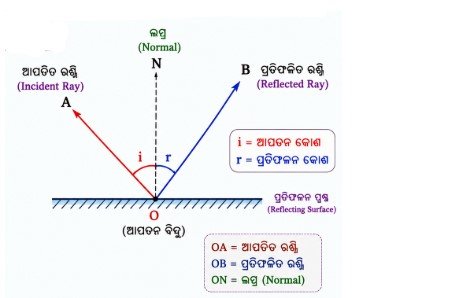

ପ୍ରତିଫଳନର ନିୟମ (Laws of Reflection):

1. ଆଲୋକର ଆପତନ କୋଣ ଓ ପ୍ରତିଫଳନ କୋଣ ସର୍ବଦା ସମାନ ହୋଇଥାଏ ।

2. ଆପତିତ ରଶ୍ମି, ପ୍ରତିଫଳିତ ରଶ୍ମି ଓ ଆପତନ ବିନ୍ଦୁରେ ପ୍ରତିଫଳନ ପୃଷ୍ଠ ପ୍ରତି ଅଙ୍କିତ ଲମ୍ବ ଗୋଟିଏ ସମତଳରେ ରହିଥାଆନ୍ତି ।

ସମତଳ ଦର୍ପଣର ଗୁଣ (Properties of Plane Mirror):

• ପ୍ରତିବିମ୍ବ ସର୍ବଦା ଆଭାସୀ (Virtual) ଓ ସଳଖ (Erect) ହୋଇଥାଏ ।

• ପ୍ରତିବିମ୍ବର ଆକାର ବସ୍ତୁର ଆକାର ସହିତ ସମ୍ପୂର୍ଣ୍ଣ ସମାନ ଥାଏ ।

• ବସ୍ତୁ ଦର୍ପଣ ଠାରୁ ଯେତିକି ଦୂରରେ ଥାଏ, ପ୍ରତିବିମ୍ବ ଠିକ୍ ସେତିକି ଦୂରରେ ଦର୍ପଣ ପଛରେ ଗଠିତ ହୁଏ ।

• ପ୍ରତିବିମ୍ବର ପାର୍ଶ୍ୱ ଓଲଟା (Laterally inverted) ହୋଇଥାଏ ।

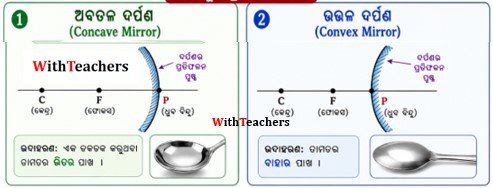

3. ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣ (Spherical Mirrors) 🥄

ଯେଉଁ ଦର୍ପଣର ପ୍ରତିଫଳନ ପୃଷ୍ଠ ଏକ ଗୋଲକପୃଷ୍ଠର ଅଂଶ ହୋଇଥାଏ, ତାହାକୁ ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣ କୁହାଯାଏ ।

ଏହା ଦୁଇ ପ୍ରକାରର ଅଟେ:

1. ଅବତଳ ଦର୍ପଣ (Concave Mirror): ଯେଉଁ ଦର୍ପଣର ପ୍ରତିଫଳନ ପୃଷ୍ଠ ଭିତର ଆଡ଼କୁ (ଗୋଲକର କେନ୍ଦ୍ର ଆଡ଼କୁ) ବକ୍ର ହୋଇ ରହିଥାଏ । (ଉଦାହରଣ: ଏକ ଚକଚକ୍ କରୁଥିବା ଚାମଚର ଭିତର ପାଖ )

2. ଉତ୍ତଳ ଦର୍ପଣ (Convex Mirror): ଯେଉଁ ଦର୍ପଣର ପ୍ରତିଫଳନ ପୃଷ୍ଠ ବାହାର ଆଡ଼କୁ ବକ୍ର ହୋଇ ରହିଥାଏ । (ଉଦାହରଣ: ଚାମଚର ବାହାର ପାଖ )

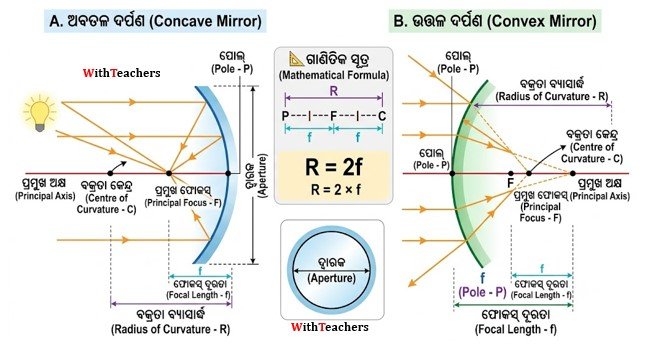

4. ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ଶବ୍ଦ (Important Terms of Spherical Mirrors) 📖

ଏହି ଦର୍ପଣକୁ ବୁଝିବା ପାଇଁ କିଛି ନିର୍ଦ୍ଦିଷ୍ଟ ପରିଭାଷା ବ୍ୟବହାର କରାଯାଏ:

• ପୋଲ୍ (Pole - $P$): ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣର ବକ୍ର ପ୍ରତିଫଳନ ପୃଷ୍ଠର ମଧ୍ୟବିନ୍ଦୁ ।

• ବକ୍ରତା କେନ୍ଦ୍ର (Centre of Curvature - $C$): ଦର୍ପଣଟି ଯେଉଁ ଗୋଲକର ଅଂଶ, ସେହି ଗୋଲକର କେନ୍ଦ୍ର ବିନ୍ଦୁ । ଅବତଳ ଦର୍ପଣରେ ଏହା ଦର୍ପଣ ସମ୍ମୁଖରେ ଥାଏ ଓ ଉତ୍ତଳ ଦର୍ପଣରେ ଦର୍ପଣ ପଛରେ ଥାଏ ।

• ବକ୍ରତା ବ୍ୟାସାର୍ଦ୍ଧ (Radius of Curvature - $R$): ଦର୍ପଣର ପୋଲ୍ ($P$) ଓ ବକ୍ରତାକେନ୍ଦ୍ର ($C$) ମଧ୍ୟରେ ଥିବା ଦୂରତା ।




• ପ୍ରମୁଖ ଅକ୍ଷ (Principal Axis): $P$ ଓ $C$ କୁ ଯୋଗ କରୁଥିବା ସିଧା କାଳ୍ପନିକ ରେଖା ।

• ପ୍ରମୁଖ ଫୋକସ୍ (Principal Focus - $F$): ମୁଖ୍ୟ ଅକ୍ଷ ସହିତ ସମାନ୍ତର ଆସୁଥିବା ରଶ୍ମିଗୁଡ଼ିକ ପ୍ରତିଫଳିତ ହେବା ପରେ ମୁଖ୍ୟ ଅକ୍ଷ ଉପରେ ଯେଉଁ ବିନ୍ଦୁରେ ମିଳିତ ହୁଅନ୍ତି, ତାହାକୁ ଅବତଳ ଦର୍ପଣର ଫୋକସ୍ କୁହାଯାଏ ।

• ଫୋକସ୍ ଦୂରତା (Focal Length - $f$): ପୋଲ୍ ($P$) ଓ ଫୋକସ୍ ($F$) ମଧ୍ୟରେ ଥିବା ଦୂରତା ।

• ଦ୍ୱାରକ (Aperture): ଦର୍ପଣର ପ୍ରତିଫଳନ ପୃଷ୍ଠର ବୃତ୍ତାକାର ବ୍ୟାସ ।

📐 ମୁଖ୍ୟ ଗାଣିତିକ ସୂତ୍ର: କ୍ଷୁଦ୍ର ଦ୍ୱାରକ ବିଶିଷ୍ଟ ଦର୍ପଣ ପାଇଁ, ବକ୍ରତା ବ୍ୟାସାର୍ଦ୍ଧ ତାହାର ଫୋକସ୍ ଦୂରତାର ଠିକ୍ ଦୁଇଗୁଣ ଅଟେ। ସୂତ୍ର:

$$R = 2f$$

। ଅର୍ଥାତ୍ ଫୋକସ୍ ($F$) ବିନ୍ଦୁଟି ଠିକ୍ ପୋଲ୍ ($P$) ଓ କେନ୍ଦ୍ର ($C$) ମଝିରେ ରହିଥାଏ ।

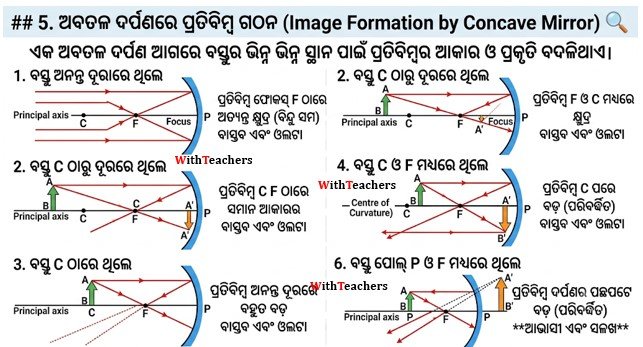

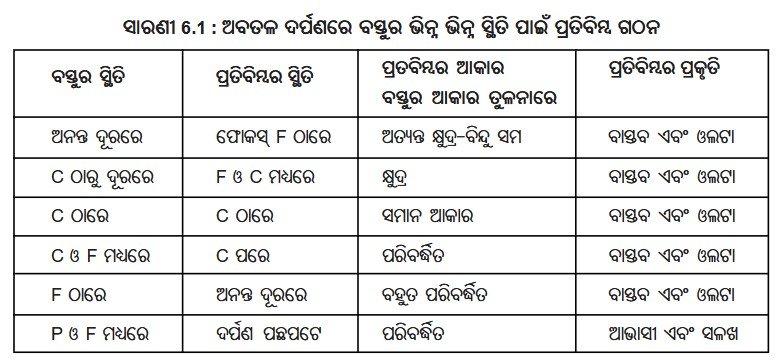

5. ଅବତଳ ଦର୍ପଣରେ ପ୍ରତିବିମ୍ବ ଗଠନ (Image Formation by Concave Mirror) 🔍

ଏକ ଅବତଳ ଦର୍ପଣ ଆଗରେ ବସ୍ତୁର ଭିନ୍ନ ଭିନ୍ନ ସ୍ଥାନ ପାଇଁ ପ୍ରତିବିମ୍ବର ଆକାର ଓ ପ୍ରକୃତି ବଦଳିଥାଏ।

.1. ବସ୍ତୁ ଅନନ୍ତ ଦୂରରେ ଥିଲେ: ପ୍ରତିବିମ୍ବ ଫୋକସ୍ $F$ ଠାରେ ସୃଷ୍ଟି ହୁଏ। ଏହା ଅତ୍ୟନ୍ତ କ୍ଷୁଦ୍ର (ବିନ୍ଦୁ ସମ), ବାସ୍ତବ ଏବଂ ଓଲଟା ହୋଇଥାଏ ।

.2. ବସ୍ତୁ $C$ ଠାରୁ ଦୂରରେ ଥିଲେ: ପ୍ରତିବିମ୍ବ $F$ ଓ $C$ ମଧ୍ୟରେ ଗଠିତ ହୁଏ। ଏହା ଆକାରରେ କ୍ଷୁଦ୍ର, ବାସ୍ତବ ଏବଂ ଓଲଟା ହୋଇଥାଏ ।

.3. ବସ୍ତୁ $C$ ଠାରେ ଥିଲେ: ପ୍ରତିବିମ୍ବ ଠିକ୍ $C$ ଠାରେ ହିଁ ସୃଷ୍ଟି ହୁଏ। ଏହା ବସ୍ତୁ ସହ ସମାନ ଆକାରର, ବାସ୍ତବ ଏବଂ ଓଲଟା ହୋଇଥାଏ ।

.4. ବସ୍ତୁ $C$ ଓ $F$ ମଧ୍ୟରେ ଥିଲେ: ପ୍ରତିବିମ୍ବ $C$ ପରେ ସୃଷ୍ଟି ହୁଏ। ଏହା ଆକାରରେ ବଡ଼ (ପରିବର୍ଦ୍ଧିତ), ବାସ୍ତବ ଏବଂ ଓଲଟା ହୋଇଥାଏ ।

.5. ବସ୍ତୁ ଫୋକସ୍ $F$ ଠାରେ ଥିଲେ: ପ୍ରତିବିମ୍ବ ଅନନ୍ତ ଦୂରରେ ଗଠିତ ହୁଏ। ଏହା ବହୁତ ବଡ଼, ବାସ୍ତବ ଏବଂ ଓଲଟା ହୋଇଥାଏ ।

.6. ବସ୍ତୁ ପୋଲ୍ $P$ ଓ $F$ ମଧ୍ୟରେ ଥିଲେ: ପ୍ରତିବିମ୍ବ ଦର୍ପଣର ପଛପଟେ ଗଠିତ ହୁଏ। ଏହା ଆକାରରେ ବଡ଼ (ପରିବର୍ଦ୍ଧିତ), ଆଭାସୀ ଏବଂ ସଳଖ ହୋଇଥାଏ ।

🌟 ରଶ୍ମିଚିତ୍ର, ଦର୍ପଣର ବ୍ୟବହାର ଏବଂ ସଙ୍କେତ ପ୍ରଥା (Ray Diagrams, Uses of Mirrors & Sign Convention) 🌟

1. ରଶ୍ମିଚିତ୍ର ସାହାଯ୍ୟରେ ବର୍ତ୍ତୁଳ ଦର୍ପଣ ଦ୍ୱାରା ଗଠିତ ପ୍ରତିବିମ୍ବର ପରିପ୍ରକାଶ ✏️

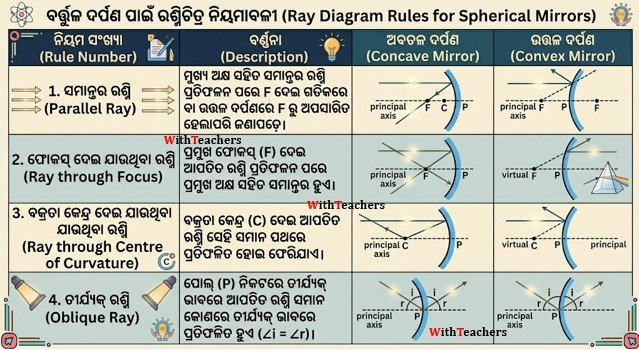

ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣରେ ପ୍ରତିବିମ୍ବ ଗଠନକୁ ରଶ୍ମିଚିତ୍ର (Ray Diagram) ଅଙ୍କନ କରି ଅତି ସହଜରେ ବୁଝିହେବ। ସରଳତା ଦୃଷ୍ଟିରୁ ବସ୍ତୁର ଅନେକ ରଶ୍ମି ମଧ୍ୟରୁ ମାତ୍ର ଦୁଇଟି ରଶ୍ମି ନେଇ ରଶ୍ମିଚିତ୍ର ଅଙ୍କନ କରାଯାଏ। ଏହି ଦୁଇଟି ପ୍ରତିଫଳିତ ରଶ୍ମିର ପ୍ରତିଚ୍ଛେଦ ବିନ୍ଦୁରେ ହିଁ ପ୍ରତିବିମ୍ବ ସୃଷ୍ଟି ହୁଏ।
rashmi image ray digrama

ପ୍ରତିବିମ୍ବର ସ୍ଥିତି ଜାଣିବା ପାଇଁ ନିମ୍ନଲିଖିତ ୪ଟି ନିୟମ ମଧ୍ୟରୁ ଯେକୌଣସି ୨ଟି ବ୍ୟବହାର କରାଯାଏ:

1. ସମାନ୍ତର ରଶ୍ମି (Parallel Ray): ମୁଖ୍ୟ ଅକ୍ଷ ସହିତ ସମାନ୍ତର ଥିବା ଗୋଟିଏ ରଶ୍ମି ଅବତଳ ଦର୍ପଣ ଉପରେ ପଡ଼ିଲେ, ପ୍ରତିଫଳିତ ରଶ୍ମି ଦର୍ପଣର ପ୍ରମୁଖ ଫୋକସ୍ ($F$) ଦେଇ ଗତିକରେ। ଉତ୍ତଳ ଦର୍ପଣ କ୍ଷେତ୍ରରେ ତାହା ଫୋକସ୍ ବିନ୍ଦୁଠାରୁ ଅପସାରିତ (divergent) ହେଲାପରି ଜଣାପଡ଼େ।

2. ଫୋକସ୍ ଦେଇ ଯାଉଥିବା ରଶ୍ମି (Ray through Focus): ଅବତଳ ଦର୍ପଣ କ୍ଷେତ୍ରରେ ଗୋଟିଏ ରଶ୍ମି ପ୍ରମୁଖ ଫୋକସ୍ ($F$) ଦେଇ ଆପତିତ ହେଲେ, ତାହା ପ୍ରତିଫଳିତ ହୋଇ ପ୍ରମୁଖ ଅକ୍ଷ ସହିତ ସମାନ୍ତର ହୋଇ ଗତି କରେ।

3. ବକ୍ରତା କେନ୍ଦ୍ର ଦେଇ ଯାଉଥିବା ରଶ୍ମି (Ray through Centre of Curvature): ଅବତଳ ଦର୍ପଣର ବକ୍ରତା କେନ୍ଦ୍ର ($C$) ଦେଇ ଗତିକରୁଥିବା ଆଲୋକ ରଶ୍ମି, ପ୍ରତିଫଳନ ପରେ ସେହି ସମାନ ପଥ ଦେଇ ଫେରିଯାଏ। (କାରଣ ଏହା ଦର୍ପଣ ପୃଷ୍ଠରେ ଲମ୍ବ ଭାବରେ ପଡ଼ିଥାଏ)।




4. ତୀର୍ଯ୍ୟକ୍ ରଶ୍ମି (Oblique Ray): ପ୍ରମୁଖ ଅକ୍ଷ ପ୍ରତି ତୀର୍ଯ୍ୟକ୍ ଭାବରେ ଦର୍ପଣର ପୋଲ୍ ($P$) ବିନ୍ଦୁ ନିକଟରେ ଆପତିତ ହେଉଥିବା ରଶ୍ମି, ତୀର୍ଯ୍ୟକ୍ ଭାବରେ ହିଁ ପ୍ରତିଫଳିତ ହୁଏ। ଏଠାରେ ପ୍ରତିଫଳନ ନିୟମ ପାଳିତ ହୁଏ ଅର୍ଥାତ୍ ଆପତନ କୋଣ ଓ ପ୍ରତିଫଳନ କୋଣ ସମାନ ଥାଏ ($\angle i = \angle r$)।

🧠 Trick to Remember: ନିୟମ ୧ ଏବଂ ନିୟମ ୨ ପରସ୍ପରର ସମ୍ପୂର୍ଣ୍ଣ ବିପରୀତ (Reverse) ଅଟନ୍ତି! ସମାନ୍ତର ଗଲେ ଫୋକସ୍ ଦେଇ ଫେରିବ, ଏବଂ ଫୋକସ୍ ଦେଇ ଗଲେ ସମାନ୍ତର ହୋଇ ଫେରିବ।

2. ଅବତଳ ଦର୍ପଣର ବ୍ୟବହାର (Uses of Concave Mirrors) 🔦

ଅବତଳ ଦର୍ପଣ ଆଲୋକକୁ କେନ୍ଦ୍ରୀଭୂତ କରୁଥିବାରୁ ଏବଂ ବସ୍ତୁର ବଡ଼ ପ୍ରତିବିମ୍ବ ଦେଉଥିବାରୁ ଏହାର ଅନେକ ବାସ୍ତବ ପ୍ରୟୋଗ ରହିଛି:

• ଆଲୋକର ଶକ୍ତିଶାଳୀ ଗୁଚ୍ଛ ପାଇବା ପାଇଁ: ଟର୍ଚ୍ଚ, ସନ୍ଧାନୀ ଆଲୋକ (Search light) ଓ ଗାଡ଼ିର ଶୀର୍ଷଆଲୋକ (Head light) ରେ ଏହାକୁ ବ୍ୟବହାର କରାଯାଏ ଯାହାଦ୍ୱାରା ଆଲୋକ ବହୁ ଦୂର ପର୍ଯ୍ୟନ୍ତ ସମାନ୍ତର ଭାବେ ଯାଇପାରେ।

• ବଡ଼ ପ୍ରତିବିମ୍ବ ଦେଖିବା ପାଇଁ: ଦାଢ଼ି କାଟିଲା ବେଳେ ମୁହଁର ବଡ଼ ଓ ସଳଖ ପ୍ରତିବିମ୍ବ ଦେଖିବା ପାଇଁ ଏହାକୁ ସେଭିଙ୍ଗ୍ ମିରର୍ (Shaving mirror) ଭାବେ ବ୍ୟବହାର କରାଯାଏ।

• ଦନ୍ତ ଚିକିତ୍ସାରେ: ଦନ୍ତ ଚିକିତ୍ସକମାନେ (Dentists) ରୋଗୀର ଦାନ୍ତର ପରିବର୍ଦ୍ଧିତ (Magnified) ପ୍ରତିବିମ୍ବ ଦେଖିବା ପାଇଁ ଏହାକୁ ବ୍ୟବହାର କରନ୍ତି।

• ତାପ ସୃଷ୍ଟି କରିବା ପାଇଁ: ସୌରଚୁଲ୍ଲା (Solar Furnace) ରେ ସୂର୍ଯ୍ୟାଲୋକକୁ ଗୋଟିଏ ବିନ୍ଦୁରେ କେନ୍ଦ୍ରୀଭୂତ କରାଇ ପ୍ରବଳ ତାପ ସୃଷ୍ଟି କରିବା ପାଇଁ ବଡ଼ ଅବତଳ ଦର୍ପଣ ବ୍ୟବହାର କରାଯାଏ।

🧠 Trick to Remember: “SHD” - Searchlight/Shaving, Headlight, Dentist. ଯେଉଁଠି ଛୋଟ ଜିନିଷକୁ ‘ବଡ଼’ ଦେଖିବାର ଅଛି କିମ୍ବା ଆଲୋକକୁ ‘ଫୋକସ୍’ କରିବାର ଅଛି, ସେଠାରେ ଅବତଳ ଦର୍ପଣ (Concave) ଲଗାଯାଏ!

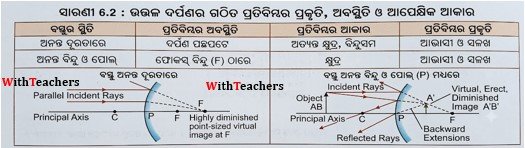

3. ଉତ୍ତଳ ଦର୍ପଣରେ ପ୍ରତିବିମ୍ବ ଗଠନ (Image Formation by Convex Mirror) 🚗

ଉତ୍ତଳ ଦର୍ପଣ ସର୍ବଦା ବସ୍ତୁର ଆଭାସୀ (Virtual), ସଳଖ (Erect) ଏବଂ କ୍ଷୁଦ୍ର (Diminished) ପ୍ରତିବିମ୍ବ ଗଠନ କରିଥାଏ, ବସ୍ତୁ ଯେକୌଣସି ସ୍ଥାନରେ ଥାଉ ନା କାହିଁକି।

ଏହାର ମୁଖ୍ୟତଃ ଦୁଇଟି ସ୍ଥିତି ବିଚାର କରାଯାଏ:

1. ଯେତେବେଳେ ବସ୍ତୁ ଅନନ୍ତ ଦୂରତାରେ ଥାଏ: * ପ୍ରତିବିମ୍ବର ଅବସ୍ଥିତି: ଦର୍ପଣ ପଛପଟେ ଫୋକସ୍ ($F$) ଠାରେ।

   • ପ୍ରତିବିମ୍ବର ଆକାର: ଅତ୍ୟନ୍ତ କ୍ଷୁଦ୍ର, ବିନ୍ଦୁ ସମ।

   • ପ୍ରକୃତି: ଆଭାସୀ ଓ ସଳଖ।

2. ଯେତେବେଳେ ବସ୍ତୁ ଅନନ୍ତ ବିନ୍ଦୁ ଓ ପୋଲ୍ ($P$) ମଧ୍ୟରେ (କୌଣସି ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ଦୂରତାରେ) ଥାଏ:

   • ପ୍ରତିବିମ୍ବର ଅବସ୍ଥିତି: ଦର୍ପଣ ପଛପଟେ ପୋଲ୍ ($P$) ଓ ଫୋକସ୍ ($F$) ମଧ୍ୟରେ।

   • ପ୍ରତିବିମ୍ବର ଆକାର: କ୍ଷୁଦ୍ର।

   • ପ୍ରକୃତି: ଆଭାସୀ ଓ ସଳଖ।

4. ଉତ୍ତଳ ଦର୍ପଣର ବ୍ୟବହାର (Uses of Convex Mirrors) 🛣️

ଉତ୍ତଳ ଦର୍ପଣ ବଡ଼ ବସ୍ତୁର ଏକ ସମ୍ପୂର୍ଣ୍ଣ ଓ ଛୋଟ ପ୍ରତିବିମ୍ବ ଗଠନ କରିପାରେ। (ଉଦାହରଣ ସ୍ୱରୂପ: ଆଗ୍ରା ଦୁର୍ଗର କାନ୍ଥରେ ଲାଗିଥିବା ଏକ ଛୋଟ ଉତ୍ତଳ ଦର୍ପଣରେ ସମ୍ପୂର୍ଣ୍ଣ ଉଚ୍ଚ ଗମ୍ବୁଜର ପ୍ରତିବିମ୍ବ ଦେଖିହୁଏ।)

• ଯାନବାହନରେ ରିଅର୍-ଭିୟୁ (Rear-View) ଦର୍ପଣ: ଯାନଗୁଡ଼ିକରେ ଉତ୍ତଳ ଦର୍ପଣ ପଛପାଖ ଦେଖିବା ପାଇଁ ବ୍ୟବହାର କରାଯାଏ।

• କାହିଁକି ବ୍ୟବହାର କରାଯାଏ? 1. ଏହି ଦର୍ପଣରେ ବସ୍ତୁଗୁଡ଼ିକର ସର୍ବଦା ସଳଖ (Erect) ପ୍ରତିବିମ୍ବ ଦେଖାଯାଏ।

  2. ଏହା ବାହାର ଆଡ଼କୁ ବକ୍ର ହୋଇଥିବାରୁ ଏହାର ଦୃଷ୍ଟି କ୍ଷେତ୍ର (Field of view) ବହୁତ ବଡ଼ ହୋଇଥାଏ। ତେଣୁ ସମତଳ ଦର୍ପଣ ଅପେକ୍ଷା ଗାଡ଼ି ଚାଳକ ପଛପଟର ବହୁତ ବଡ଼ ଅଞ୍ଚଳ (ଟ୍ରାଫିକ୍) କୁ ସହଜରେ ଦେଖିପାରନ୍ତି।

🧠 Trick to Remember: ଗାଡ଼ି ଚଲାଉଥିବା ବେଳେ ଆପଣ ପଛ ପଟର ବିରାଟ ଟ୍ରକ୍ କୁ ସଳଖ ଓ ଛୋଟ କରି ଦେଖିବାକୁ ଚାହିଁବେ, ଓଲଟା ନୁହେଁ! ତେଣୁ ସର୍ବଦା “ସିଧା ଓ ସାନ” ଇମେଜ୍ ପାଇଁ ଉତ୍ତଳ (Convex) ଦର୍ପଣ।

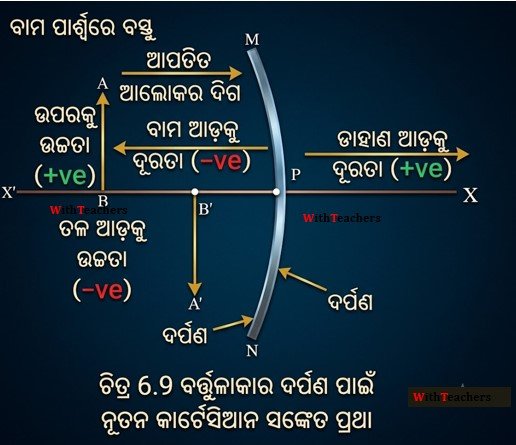

5. ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣରେ ପ୍ରତିଫଳନ ପାଇଁ ପ୍ରଚଳିତ ସଙ୍କେତ ପ୍ରଥା (New Cartesian Sign Convention) ➕➖

ଗାଣିତିକ ସମସ୍ୟା ସମାଧାନ କରିବା ପାଇଁ ଆମେ “ନୂତନ କାର୍ଟେସିଆନ ସଙ୍କେତ ପ୍ରଥା” ଅନୁସରଣ କରୁ। ଗ୍ରାଫ୍ ପେପର୍ ପରି ଏଠାରେ ଦର୍ପଣର ପୋଲ୍ ($P$) କୁ ମୂଳବିନ୍ଦୁ (Origin) ଏବଂ ପ୍ରମୁଖ ଅକ୍ଷକୁ $X$-ଅକ୍ଷ ରୂପେ ନିଆଯାଏ।

ମୁଖ୍ୟ ନିୟମଗୁଡ଼ିକ ହେଲା:

1. ବସ୍ତୁର ସ୍ଥିତି: ବସ୍ତୁକୁ ସର୍ବଦା ଦର୍ପଣର ବାମ ପାର୍ଶ୍ୱରେ (Left side) ରଖାଯାଏ। ଅର୍ଥାତ୍ ଆଲୋକ ରଶ୍ମି ସବୁବେଳେ ବାମ ଦିଗରୁ ଡାହାଣ ଦିଗକୁ ଗତିକରେ।

2. ଦୂରତା ମାପ: ପ୍ରମୁଖ ଅକ୍ଷ ସହିତ ସମାନ୍ତର ଥିବା ସମସ୍ତ ଦୂରତା ଦର୍ପଣର ପୋଲ୍ ($P$) ଠାରୁ ହିଁ ମପାଯାଏ।

3. ଡାହାଣ ଓ ବାମ (X-Axis): ପୋଲ୍ ଠାରୁ ଡାହାଣ ଦିଗକୁ ($+X$ ଅକ୍ଷ) ମପାଯାଉଥିବା ଦୂରତା ଯୁକ୍ତାତ୍ମକ ($+ve$) ନିଆଯାଏ। ସେହିପରି ବାମ ଦିଗକୁ ($-X$ ଅକ୍ଷ) ମପାଯାଉଥିବା ଦୂରତା ବିଯୁକ୍ତାତ୍ମକ ($-ve$) ନିଆଯାଏ। (ଯେହେତୁ ବସ୍ତୁ ବାମ ପଟେ ଥାଏ, ବସ୍ତୁ ଦୂରତା $u$ ସର୍ବଦା $-ve$ ହୋଇଥାଏ)।

4. ଉପରକୁ ଉଚ୍ଚତା (Y-Axis Up): ପ୍ରମୁଖ ଅକ୍ଷର ଉପର ଆଡ଼କୁ ($+Y$ ଅକ୍ଷ ଦିଗରେ) ଲମ୍ବ ଭାବରେ ମପାଯାଉଥିବା ଉଚ୍ଚତା ଯୁକ୍ତାତ୍ମକ ($+ve$) ନିଆଯାଏ। (ସଳଖ ପ୍ରତିବିମ୍ବ ଓ ବସ୍ତୁର ଉଚ୍ଚତା)।

5. ତଳକୁ ଉଚ୍ଚତା (Y-Axis Down): ପ୍ରମୁଖ ଅକ୍ଷର ତଳ ଆଡ଼କୁ ($-Y$ ଅକ୍ଷ ଦିଗରେ) ଲମ୍ବ ଭାବରେ ମପାଯାଉଥିବା ଉଚ୍ଚତା ବିଯୁକ୍ତାତ୍ମକ ($-ve$) ନିଆଯାଏ। (ଓଲଟା ବା ବାସ୍ତବ ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା)।

୧. ଦର୍ପଣ ସୂତ୍ର (Mirror Formula):

• ଗୋଟିଏ ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣରେ ଏହାର ପୋଲ୍‌ଠାରୁ ବସ୍ତୁର ଦୂରତାକୁ ବସ୍ତୁ ଦୂରତା ($u$) କୁହାଯାଏ ।

• ଦର୍ପଣର ପୋଲ୍‌ଠାରୁ ପ୍ରତିବିମ୍ବର ଦୂରତାକୁ ପ୍ରତିବିମ୍ବ ଦୂରତା ($v$) କୁହାଯାଏ ।

• ପୋଲ୍‌ଠାରୁ ପ୍ରମୁଖ ଫୋକସର ଦୂରତାକୁ ଫୋକସ୍ ଦୂରତା ($f$) କୁହାଯାଏ ।

• ଏହି ତିନୋଟି ରାଶି ମଧ୍ୟରେ ଥିବା ସମ୍ପର୍କକୁ ଦର୍ପଣ ସୂତ୍ର କୁହାଯାଏ, ଯାହା ନିମ୍ନଲିଖିତ ଭାବେ ପ୍ରକାଶ କରାଯାଏ:

  $$\frac{1}{v} + \frac{1}{u} = \frac{1}{f}$$

• ଏହି ସୂତ୍ରରେ $u$, $v$, $f$ ଓ $R$ ର ସାଂଖ୍ୟକ ମାନ (Numerical values) ପ୍ରତିସ୍ଥାପନ କଲାବେଳେ ନୂତନ କାର୍ଟେସିଆନ ସଙ୍କେତ ପ୍ରଥା ଅନୁସରଣ କରିବାକୁ ହୋଇଥାଏ ।

୨. ପରିବର୍ଦ୍ଧନ (Magnification):

• ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣରେ ବସ୍ତୁର ପ୍ରତିବିମ୍ବ ସୃଷ୍ଟି ହୋଇଥିଲା ବେଳେ ବସ୍ତୁର ଆକାର ତୁଳନାରେ ପ୍ରତିବିମ୍ବ କେତେ ପରିମାଣର ବର୍ଦ୍ଧିତ ହୋଇଛି, ତାହାକୁ ବର୍ତ୍ତୁଳାକାର ଦର୍ପଣ ଦ୍ବାରା ସୃଷ୍ଟି ହୋଇଥିବା ପରିବର୍ଦ୍ଧନ କୁହାଯାଏ ।

• ଏହା ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା ଓ ବସ୍ତୁର ଉଚ୍ଚତାର ଅନୁପାତ ଦ୍ଵାରା ପ୍ରକାଶ କରାଯାଏ । ଏହାକୁ ସାଧାରଣତଃ ‘$m$’ ଅକ୍ଷର ଦ୍ବାରା ଚିହ୍ନିତ କରାଯାଏ ।

• ଯଦି ବସ୍ତୁର ଉଚ୍ଚତା $h$ ଏବଂ ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା $h'$ ହୁଏ, ତେବେ ପରିବର୍ଦ୍ଧନ ହେଉଛି:

  $$m = \frac{h'}{h}$$

• ବସ୍ତୁର ଦୂରତା ($u$) ଓ ପ୍ରତିବିମ୍ବ ଦୂରତା ($v$) ସହିତ ପରିବର୍ଦ୍ଧନ ($m$) ର ସମ୍ପର୍କ ରହିଛି, ଯାହା ହେଲା:

  $$m = \frac{h'}{h} = -\frac{v}{u}$$

• ଚିହ୍ନ ନିୟମ: ଆଭାସୀ ପ୍ରତିବିମ୍ବ ପାଇଁ ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତାକୁ ଯୁକ୍ତାତ୍ମକ ଓ ବାସ୍ତବ ପ୍ରତିବିମ୍ବ ପାଇଁ ତାହାର ଉଚ୍ଚତାକୁ ବିଯୁକ୍ତାତ୍ମକ ନିଆଯାଏ ।

• ପରିବର୍ଦ୍ଧନ ମୂଲ୍ୟ ସହିତ ବିଯୁକ୍ତ ($-$) ଚିହ୍ନ ରହିଥିଲେ ପ୍ରତିବିମ୍ବ ବାସ୍ତବ ହୋଇଥାଏ ଏବଂ ତାହାର ମୂଲ୍ୟ ସହିତ ଯୁକ୍ତ ($+$) ଚିହ୍ନ ଥିଲେ ପ୍ରତିବିମ୍ବ ଆଭାସୀ ହୋଇଥାଏ ।
  ମନେରଖିବା ଭଳି ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ତଥ୍ୟ:

• ବସ୍ତୁ ସର୍ବଦା ମୁଖ୍ୟ ଅକ୍ଷର ଉପରକୁ ରହୁଥିବାରୁ, ବସ୍ତୁର ଉଚ୍ଚତା ($h$) ସବୁବେଳେ ଯୁକ୍ତାତ୍ମକ ($+$) ହୋଇଥାଏ।

• ଆଭାସୀ ଓ ସଳଖ ପ୍ରତିବିମ୍ବ ପାଇଁ: ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା ଯୁକ୍ତାତ୍ମକ ($+$) ହୁଏ, ତେଣୁ $m$ ର ମୂଲ୍ୟ ଯୁକ୍ତାତ୍ମକ ହୋଇଥାଏ।

• ବାସ୍ତବ ଓ ଓଲଟା ପ୍ରତିବିମ୍ବ ପାଇଁ: ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା ବିଯୁକ୍ତାତ୍ମକ ($-$) ହୁଏ, ତେଣୁ $m$ ର ମୂଲ୍ୟ ବିଯୁକ୍ତାତ୍ମକ ହୋଇଥାଏ।




୩. ଗାଣିତିକ ସମାଧାନର ବ୍ୟାଖ୍ୟା (Math Explanation):

ଉଦାହରଣ 6.1 (ଉତ୍ତଳ ଦର୍ପଣ):

• ପ୍ରଶ୍ନରେ ଦିଆଯାଇଥିବା ତଥ୍ୟ:
  ଉତ୍ତଳ ଦର୍ପଣର ବକ୍ରତା ବ୍ୟାସାର୍ଦ୍ଧ
  $R = +3.00$ ମି ଏବଂ ବସ୍ତୁ ଦୂରତା $u = -5.00$ ମି ।

• ଫୋକସ୍ ଦୂରତା ନିର୍ଣ୍ଣୟ: ଆମେ ଜାଣୁ ଯେ $f = \frac{R}{2}$।

• ତେଣୁ, $f = \frac{+3.00}{2} = +1.50$ ମି ।

• ପ୍ରତିବିମ୍ବ ଦୂରତା ($v$) ନିର୍ଣ୍ଣୟ (ଦର୍ପଣ ସୂତ୍ର ପ୍ରୟୋଗ):

  $\frac{1}{v} + \frac{1}{u} = \frac{1}{f}$

  $\Rightarrow \frac{1}{v} = \frac{1}{f} - \frac{1}{u}$
  $\frac{1}{v} = \frac{1}{+1.50} - \frac{1}{-5.00}$

  $\frac{1}{v} = \frac{1}{1.5} + \frac{1}{5.0} = \frac{5 + 1.5}{7.5} = \frac{6.5}{7.5}$

  $v = \frac{7.5}{6.5} = +1.15$ ମି ।
  (ଅର୍ଥାତ୍, ପ୍ରତିବିମ୍ବ ଦର୍ପଣର ପଛପଟେ 1.15 ମି ଦୂରରେ ସୃଷ୍ଟି ହେବ )।

• ପରିବର୍ଦ୍ଧନ ($m$) ନିର୍ଣ୍ଣୟ:

  $m = -\frac{v}{u} = -\frac{+1.15}{-5.00} = \frac{1.15}{5.00} = +0.23$ ।
  (ଏହି ଯୁକ୍ତାତ୍ମକ ମୂଲ୍ୟ ଦର୍ଶାଉଛି ଯେ ପ୍ରତିବିମ୍ବ ଆଭାସୀ, ସଳଖ ଓ ବସ୍ତୁ ତୁଳନାରେ ଆକାରରେ ଛୋଟ ଅଟେ )।

ଉଦାହରଣ 6.2 (ଅବତଳ ଦର୍ପଣ):

• ପ୍ରଶ୍ନରେ ଦିଆଯାଇଥିବା ତଥ୍ୟ: ବସ୍ତୁର ଉଚ୍ଚତା $h = 4.0$ ସେମି,

• ବସ୍ତୁର ଦୂରତା $u = -25.0$ ସେମି,

• ଫୋକସ୍ ଦୂରତା $f = -15.0$ ସେମି ।

• ପ୍ରତିବିମ୍ବ ଦୂରତା ($v$) ନିର୍ଣ୍ଣୟ (ଦର୍ପଣ ସୂତ୍ର ପ୍ରୟୋଗ):

  $\frac{1}{v} = \frac{1}{f} - \frac{1}{u}$

= $\frac{1}{-15.0} - \frac{1}{-25.0}$

$\frac{1}{v} = -\frac{1}{15} + \frac{1}{25} = \frac{-5 + 3}{75} = \frac{-2}{75}$

$v = -\frac{75}{2} = -37.5$ ସେମି ।
(ଅର୍ଥାତ୍, ଦର୍ପଣଠାରୁ 37.5 ସେମି ଦୂରରେ ପରଦା ରଖିଲେ ପ୍ରତିବିମ୍ବ ଦେଖାଯିବ ଏବଂ ଏହା ବାସ୍ତବ ହେବ )।

• ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା ($h'$) ନିର୍ଣ୍ଣୟ:

  $m = \frac{h'}{h} = -\frac{v}{u}$

$\Rightarrow h' = -\frac{v}{u} \times h$

$h' = -\frac{-37.5}{-25.0} \times (+4.0) = -6.0$ ସେମି ।
(ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା –6.0 ସେମି ହେବ, ତେଣୁ ଏହା ଓଲଟା ଓ ବର୍ଦ୍ଧିତ ହେବ )।

2. ଆଲୋକର ପ୍ରତିସରଣ (Refraction of Light) 💧

ଆଲୋକ ସର୍ବଦା ସରଳରେଖାରେ ଗତିକରେ ବୋଲି ଆମେ ଜାଣୁ। କିନ୍ତୁ ଯେତେବେଳେ ଆଲୋକ ଗୋଟିଏ ସ୍ୱଚ୍ଛ ମାଧ୍ୟମରୁ ଅନ୍ୟ ଏକ ସ୍ୱଚ୍ଛ ମାଧ୍ୟମକୁ (ଯଥା: ବାୟୁରୁ ପାଣି କିମ୍ବା ବାୟୁରୁ କାଚ) ତୀର୍ଯ୍ୟକ୍ ଭାବରେ ପ୍ରବେଶ କରେ, ସେତେବେଳେ ତାର ଗତିପଥ ବଦଳିଯାଏ କିମ୍ବା ବାଙ୍କିଯାଏ। ଆଲୋକର ଏହି ଦିଗ ପରିବର୍ତ୍ତନକୁ ଆଲୋକର ପ୍ରତିସରଣ (Refraction) କୁହାଯାଏ।

ଦୈନନ୍ଦିନ ଜୀବନରେ ପ୍ରତିସରଣର ଉଦାହରଣ:

1. ଜଳାଶୟର ଗଭୀରତା: ପୋଖରୀ କିମ୍ବା ବାଲ୍‌ଟିର ନିର୍ମଳ ଜଳକୁ ଦେଖିଲେ ତାହାର ତଳ ପୃଷ୍ଠ ପ୍ରକୃତ ଗଭୀରତାଠାରୁ ଟିକେ ଉପରକୁ ଉଠିଲା ପରି ଲାଗେ।

2. କାଚ ସ୍ଲାବ୍ ତଳେ ଅକ୍ଷର: ଖବରକାଗଜ ଉପରେ ଏକ ମୋଟା କାଚ ସ୍ଲାବ ରଖି ଦେଖିଲେ, ଅକ୍ଷରଗୁଡ଼ିକ ଟିକେ ଉପରକୁ ଉଠିଲା ପରି ଦେଖାଯାଏ।

3. ପାଣିରେ ପେନ୍ସିଲ: ପାଣି ଗ୍ଲାସ୍ ଭିତରେ ବୁଡ଼ି ରହିଥିବା ପେନ୍ସିଲର ଅଂଶଟି ବ୍ୟବଧାନ ପୃଷ୍ଠ (Interface) ନିକଟରେ ବଙ୍କା ହେଲା ପରି ଦିଶେ।

4. ପାଣିରେ ଲେମ୍ବୁ: କାଚ ଗ୍ଲାସ୍‌ର ପାଣିରେ ଲେମ୍ବୁ ପକାଇ କଡ଼ରୁ ଦେଖିଲେ ତାହା ପ୍ରକୃତ ଆକାର ଠାରୁ ବଡ଼ ଦେଖାଯାଏ।

ଏସବୁ ଘଟଣା ଆଲୋକ ବିଭିନ୍ନ ମାଧ୍ୟମରେ ଭିନ୍ନ ଭିନ୍ନ ବେଗରେ ଗତି କରୁଥିବା କାରଣରୁ ଘଟିଥାଏ।

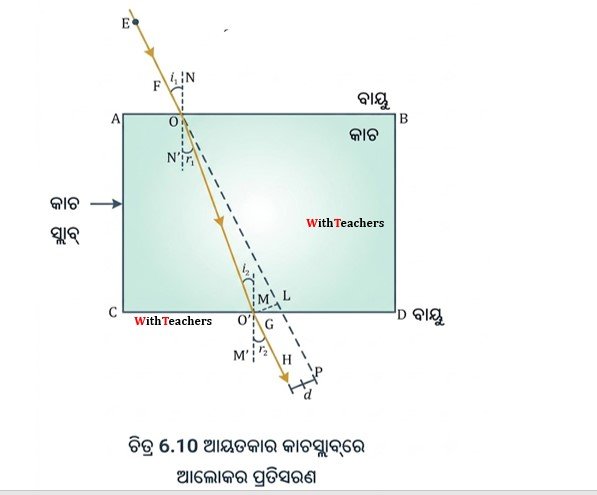

3. ଆୟତାକାର କାଚ ସ୍ଲାବ୍‌ରେ ପ୍ରତିସରଣ (Refraction through a Rectangular Glass Slab) 🧊

ଆୟତାକାର କାଚ ସ୍ଲାବ୍ ମଧ୍ୟରେ ଆଲୋକର ପ୍ରତିସରଣକୁ ଭଲଭାବେ ବୁଝିବା ପାଇଁ ବହିରେ ଥିବା ପରୀକ୍ଷା (ତୁମ ପାଇଁ କାମ) କୁ ଏଠାରେ ସରଳ ଏବଂ ବିସ୍ତୃତ ଭାବରେ ବର୍ଣ୍ଣନା କରାଯାଇଛି।

🌟 ପରୀକ୍ଷା: ଆୟତାକାର କାଚ ସ୍ଲାବ୍‌ରେ ଆଲୋକର ପ୍ରତିସରଣ (Experiment: Refraction through a Rectangular Glass Slab) 🧊

ଏହି ପରୀକ୍ଷାର ମୁଖ୍ୟ ଉଦ୍ଦେଶ୍ୟ ହେଉଛି ଆଲୋକ ଗୋଟିଏ ମାଧ୍ୟମରୁ ଅନ୍ୟ ମାଧ୍ୟମକୁ ପ୍ରବେଶ କଲାବେଳେ କିପରି ବାଙ୍କିଯାଏ ଏବଂ ଶେଷରେ କିପରି ନିର୍ଗତ ହୁଏ, ତାହା ରଶ୍ମିଚିତ୍ର ମାଧ୍ୟମରେ ପ୍ରମାଣିତ କରିବା।

🛠️ ଆବଶ୍ୟକୀୟ ଉପକରଣ (Materials Required):

• ଡ୍ରଇଁ ବୋର୍ଡ (Drawing board)

• ଧଳା କାଗଜ (White paper)

• ଗୋଟିଏ ଆୟତାକାର କାଚ ସ୍ଲାବ୍ (Rectangular glass slab)

• ଡ୍ରଇଁ ପିନ୍ ଏବଂ 4 ଟି ଲମ୍ବା ମୁନିଆ ପିନ୍

• ପେନ୍‌ସିଲ୍ ଏବଂ ସ୍କେଲ୍ 📏

📝 ପରୀକ୍ଷା ପଦ୍ଧତି (Procedure):

.1. ପ୍ରଥମେ ଡ୍ରଇଁ ପିନ୍ ସାହାଯ୍ୟରେ ଧଳା କାଗଜକୁ ଡ୍ରଇଁ ବୋର୍ଡ ଉପରେ ସ୍ଥିର ଭାବରେ ଲଗାଅ।

.2. କାଗଜ ମଝିରେ ଆୟତାକାର କାଚ ସ୍ଲାବ୍‌ଟିକୁ ରଖ ଏବଂ ପେନ୍‌ସିଲ୍ ସାହାଯ୍ୟରେ ତାହାର ବାହ୍ୟ ସୀମାରେଖା (Outline) ଅଙ୍କନ କର। ଏହି ଆୟତଚିତ୍ରର ନାମ $ABCD$ ଦିଅ।

.3. ସ୍ଲାବ୍‌କୁ ସେହି ସ୍ଥାନରେ ରଖି, କାଗଜ ଉପରେ $E$ ଓ $F$ ନାମକ ଦୁଇଟି ମୁନିଆ ପିନ୍ ଭୂଲମ୍ବ ଭାବରେ ଏପରି ପୋତ ଯେପରି ସେମାନଙ୍କୁ ଯୋଗ କରୁଥିବା ସରଳରେଖା ସ୍ଲାବ୍‌ର ଉପର ଧାର $AB$ ସହିତ ଏକ ତୀର୍ଯ୍ୟକ୍ କୋଣ ସୃଷ୍ଟି କରିବ। (ଏହା ଆପତିତ ରଶ୍ମିକୁ ସୂଚାଏ)।

.4. ବର୍ତ୍ତମାନ କାଚ ସ୍ଲାବ୍‌ର ଅପର ପାର୍ଶ୍ୱ (ଅର୍ଥାତ୍ ତଳ ଧାର $CD$ ପଟୁ) କାଚ ଭିତରକୁ ଅନାଇ $E$ ଓ $F$ ପିନ୍‌ଦ୍ୱୟର ପ୍ରତିବିମ୍ବକୁ ଲକ୍ଷ୍ୟ କର।

.5. ଏହାପରେ $G$ ଓ $H$ ନାମକ ଆଉ ଦୁଇଟି ପିନ୍ କାଗଜ ଉପରେ ତଳ ପଟେ ଏପରି ପୋତ ଯେପରି ନୂଆ ପିନ୍‌ଦ୍ୱୟର ମୂଳ ଏବଂ ଭିତରେ ଦେଖାଯାଉଥିବା $E$ ଓ $F$ ପ୍ରତିବିମ୍ବର ମୂଳ ଗୋଟିଏ ସିଧା ସରଳରେଖାରେ ରହିବେ।

.6. ବର୍ତ୍ତମାନ କାଗଜ ଉପରୁ ସବୁ ପିନ୍ ଓ କାଚ ସ୍ଲାବ୍‌କୁ କାଢ଼ି ନିଅ। ପିନ୍ ଥିବା ସ୍ଥାନଗୁଡ଼ିକୁ ପେନ୍‌ସିଲ୍‌ରେ ଗୋଲ୍ ବୁଲାଇ ଚିହ୍ନଟ କର।

.7. $E$ ଓ $F$ ବିନ୍ଦୁକୁ ଯୋଗ କରି ଏକ ସରଳରେଖା ଅଙ୍କନ କର ଏବଂ ଏହାକୁ $AB$ ଧାର ପର୍ଯ୍ୟନ୍ତ ବଢ଼ାଅ, ଯାହା $AB$ କୁ $O$ ବିନ୍ଦୁରେ ସ୍ପର୍ଶ କରିବ।

.8. ସେହିପରି $G$ ଓ $H$ ବିନ୍ଦୁକୁ ଯୋଗ କରି ଏକ ସରଳରେଖା ଅଙ୍କନ କର ଯାହା $CD$ ଧାରକୁ $O'$ ବିନ୍ଦୁରେ ସ୍ପର୍ଶ କରିବ।

.9. କାଗଜ ଉପରେ $O$ ଏବଂ $O'$ କୁ ଏକ ସରଳରେଖା ଦ୍ୱାରା ଯୋଗ କର। (ଏହା କାଚ ଭିତରେ ଆଲୋକର ପ୍ରତିସୃତ ପଥ ଅଟେ)।

.10. ମୂଳ ଆପତିତ ରଶ୍ମି $EF$ ରେଖାକୁ ସିଧା ବିନ୍ଦୁକିତ ରେଖା (Dotted line) ଦ୍ୱାରା ତଳକୁ $P$ ପର୍ଯ୍ୟନ୍ତ ବଢ଼ାଅ।

.11. ଶେଷରେ $O$ ବିନ୍ଦୁଠାରେ $AB$ ପ୍ରତି ଅଭିଲମ୍ବ $NN'$ ଏବଂ $O'$ ବିନ୍ଦୁଠାରେ $CD$ ପ୍ରତି ଅଭିଲମ୍ବ $MM'$ ଅଙ୍କନ କର।

🧐 ପର୍ଯ୍ୟବେକ୍ଷଣ ଏବଂ ସିଦ୍ଧାନ୍ତ (Observation & Conclusion):

ଏହି ଚିତ୍ରକୁ ତନ୍ନ ତନ୍ନ କରି ଲକ୍ଷ୍ୟ କଲେ ଆମେ ୩ଟି ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ସିଦ୍ଧାନ୍ତ ପାଇବା:

• ପ୍ରଥମ ପ୍ରତିସରଣ ($O$ ବିନ୍ଦୁଠାରେ): ଏଠାରେ ଆଲୋକ ରଶ୍ମି ବାୟୁରୁ (ଲଘୁ ମାଧ୍ୟମ) କାଚ (ଘନ ମାଧ୍ୟମ) ଭିତରକୁ ପ୍ରବେଶ କରିଛି। ତେଣୁ ଏହା ଅଭିଲମ୍ବ $NN'$ ଆଡ଼କୁ ବାଙ୍କି ଆସିଛି।

• ଦ୍ୱିତୀୟ ପ୍ରତିସରଣ ($O'$ ବିନ୍ଦୁଠାରେ): ଏଠାରେ ଆଲୋକ ରଶ୍ମି କାଚରୁ ବାୟୁକୁ ବାହାରିଛି (ଘନରୁ ଲଘୁ ମାଧ୍ୟମ)। ତେଣୁ ଏହା ଅଭିଲମ୍ବ $MM'$ ଠାରୁ ଦୂରେଇ ଯାଇଛି।

• ପାର୍ଶ୍ୱ ବିସ୍ଥାପନ (Lateral Shift): ଚିତ୍ରରେ ଦେଖନ୍ତୁ, ଶେଷରେ ବାହାରିଥିବା ନିର୍ଗତ ରଶ୍ମି ($O'H$) ମୂଳ ଆପତିତ ରଶ୍ମିର ବିନ୍ଦୁକିତ ରେଖା ($OP$) ସହିତ ସମ୍ପୂର୍ଣ୍ଣ ସମାନ୍ତର (Parallel) ଅଟେ! ଏହାର କାରଣ ହେଲା କାଚ ସ୍ଲାବ୍‌ର ଦୁଇ ବିପରୀତ ସମାନ୍ତର ପୃଷ୍ଠରେ ଆଲୋକ ଯେତିକି ଡାହାଣକୁ ବାଙ୍କିଥିଲା, ବାହାରିଲା ବେଳେ ଠିକ୍ ସେତିକି ବାମକୁ ବାଙ୍କିଗଲା। ତେଣୁ ଦିଗ ବଦଳିଲା ନାହିଁ, କେବଳ ଟିକେ ପାର୍ଶ୍ୱକୁ ଘୁଞ୍ଚିଗଲା।

ଯେତେବେଳେ ଆଲୋକ ଏକ କାଚ ସ୍ଲାବ୍ ଦେଇ ଗତିକରେ, ଏହା ଦୁଇ ଥର ପ୍ରତିସରିତ ହୁଏ: ପ୍ରଥମେ ବାୟୁରୁ କାଚକୁ ପ୍ରବେଶ କଲାବେଳେ ଏବଂ ଦ୍ୱିତୀୟରେ କାଚରୁ ବାୟୁକୁ ବାହାରିଲା ବେଳେ।

• ଆଲୋକୀୟ ଲଘୁ ରୁ ଘନ ମାଧ୍ୟମ (Rarer to Denser): ଯେତେବେଳେ ଆଲୋକ ରଶ୍ମି ବାୟୁରୁ (ଲଘୁ) କାଚ ଭିତରକୁ (ଘନ) ପ୍ରବେଶ କରେ, ତାହା ଅଭିଲମ୍ବ (Normal) ଆଡ଼କୁ ବାଙ୍କିଆସେ।

• ଆଲୋକୀୟ ଘନ ରୁ ଲଘୁ ମାଧ୍ୟମ (Denser to Rarer): ଯେତେବେଳେ ଆଲୋକ ରଶ୍ମି କାଚରୁ ବାୟୁକୁ ବାହାରେ, ତାହା ଅଭିଲମ୍ବ ଠାରୁ ଦୂରେଇଯାଏ।

• ନିର୍ଗତ ରଶ୍ମି (Emergent Ray): କାଚ ସ୍ଲାବ୍‌ରୁ ବାହାରୁଥିବା ରଶ୍ମିଟି ଆପତିତ ରଶ୍ମି (Incident Ray) ସହିତ ସମ୍ପୂର୍ଣ୍ଣ ସମାନ୍ତର ହୋଇଥାଏ, କିନ୍ତୁ ଏହା କଡ଼କୁ ଟିକେ ବିସ୍ଥାପିତ (Laterally Shifted) ହୋଇଥାଏ।

• କାରଣ: କାଚ ସ୍ଲାବ୍‌ର ଦୁଇଟି ବିପରୀତ ସମାନ୍ତର ପୃଷ୍ଠରେ ଆଲୋକ ରଶ୍ମିର ବାଙ୍କିଯିବାର ପରିମାଣ ସମାନ ଓ ବିପରୀତ ଅଟେ।

4. ପ୍ରତିସରଣର ନିୟମ (Laws of Refraction) 📜

ବିଭିନ୍ନ ପରୀକ୍ଷାରୁ ଜଣାପଡ଼ିଛି ଯେ ଆଲୋକର ପ୍ରତିସରଣ କେତେକ ନିର୍ଦ୍ଦିଷ୍ଟ ନିୟମ ଅନୁସାରେ ହୁଏ:

1. ପ୍ରଥମ ନିୟମ: ଆପତିତ ରଶ୍ମି (Incident ray), ପ୍ରତିସୃତ ରଶ୍ମି (Refracted ray) ଓ ଆପତନ ବିନ୍ଦୁ ଠାରେ ଦୁଇଟି ସ୍ୱଚ୍ଛ ମାଧ୍ୟମର ବ୍ୟବଧାନପୃଷ୍ଠ ପ୍ରତି ଅଙ୍କିତ ଅଭିଲମ୍ବ (Normal) ସର୍ବଦା ଗୋଟିଏ ସମତଳରେ (Same plane) ରହନ୍ତି।

2. ଦ୍ୱିତୀୟ ନିୟମ (ସ୍ନେଲଙ୍କ ନିୟମ - Snell’s Law): ଦୁଇଟି ନିର୍ଦ୍ଦିଷ୍ଟ ମାଧ୍ୟମ ଓ ଗୋଟିଏ ନିର୍ଦ୍ଦିଷ୍ଟ ବର୍ଣ୍ଣର (Colour) ଆଲୋକ ପାଇଁ, ଆପତନ କୋଣର ସାଇନ୍ ($\sin i$) ଏବଂ ପ୍ରତିସରଣ କୋଣର ସାଇନ୍ ($\sin r$) ର ଅନୁପାତ ଏକ ସ୍ଥିରାଙ୍କ (Constant) ହୋଇଥାଏ।

ଗାଣିତିକ ରୂପ:

$$\frac{\sin i}{\sin r} = \text{ସ୍ଥିରାଙ୍କ (Constant)}$$

ଏହି ସ୍ଥିରାଙ୍କକୁ ପ୍ରଥମ ମାଧ୍ୟମ ତୁଳନାରେ ଦ୍ୱିତୀୟ ମାଧ୍ୟମର ପ୍ରତିସରଣାଙ୍କ (Refractive Index) କୁହାଯାଏ।

🌟 ଆଲୋକର ପ୍ରତିସରଣାଙ୍କ🌈

ଆଲୋକ ରଶ୍ମି ଗୋଟିଏ ସ୍ଵଚ୍ଛ ମାଧ୍ୟମରୁ ଅନ୍ୟ ଗୋଟିଏ ସ୍ୱଚ୍ଛ ମାଧ୍ୟମକୁ ପ୍ରବେଶ କଲେ ଦ୍ଵିତୀୟ ମାଧ୍ୟମରେ ତା’ର ଗତିପଥର ଦିଗରେ ପରିବର୍ତ୍ତନ ହୁଏ । ଦୁଇଟି ନିର୍ଦ୍ଦିଷ୍ଟ ମାଧ୍ଯମ ପାଇଁ ଏହି ଦିଗ ପରିବର୍ତ୍ତନର ପରିମାଣ ପ୍ରତିସରଣାଙ୍କ ଉପରେ ନିର୍ଭର କରେ ।

ଭିନ୍ନ ଭିନ୍ନ ମାଧ୍ଯମରେ ଆଲୋକର ବେଗ ଭିନ୍ନ ଭିନ୍ନ ହୋଇଥାଏ।

• ଶୂନ୍ୟ ମାଧ୍ୟମରେ (Vacuum) ଆଲୋକର ବେଗ ସର୍ବାଧିକ

• ( $c = 3 \times 10^8 \text{ m/s}$ )।

• ବାୟୁ ମାଧ୍ୟମରେ ଏହା ଶୂନ୍ୟ ତୁଳନାରେ ସାମାନ୍ୟ କମ୍ ଥାଏ।

• କାଚ ବା ଜଳ ମାଧ୍ୟମରେ ଆଲୋକର ବେଗ ଯଥେଷ୍ଟ ହ୍ରାସ ପାଏ।




📐 ପ୍ରତିସରଣାଙ୍କର ସୂତ୍ର (Mathematical Formula)

ମନେକର ପ୍ରଥମ ମାଧ୍ୟମରେ ଆଲୋକର ବେଗ $V_1$ ଓ ଦ୍ଵିତୀୟ ମାଧ୍ୟମରେ ଆଲୋକର ବେଗ $V_2$ । ପ୍ରଥମ ମାଧ୍ଯମ ତୁଳନାରେ ଦ୍ଵିତୀୟ ମାଧ୍ୟମର ପ୍ରତିସରଣାଙ୍କ ($n_{21}$) କୁ ନିମ୍ନମତେ ପ୍ରକାଶ କରାଯାଏ:

$$n_{21} = \frac{\text{ଆଲୋକର ପ୍ରଥମ ମାଧ୍ୟମରେ ବେଗ}}{\text{ଆଲୋକର ଦ୍ଵିତୀୟ ମାଧ୍ୟମରେ ବେଗ}} = \frac{V_1}{V_2}$$

ସେହିପରି, ଦ୍ଵିତୀୟ ମାଧ୍ୟମ ତୁଳନାରେ ପ୍ରଥମ ମାଧ୍ୟମର ପ୍ରତିସରଣାଙ୍କ ($n_{12}$) ହେବ:

$$n_{12} = \frac{\text{ଆଲୋକର ଦ୍ଵିତୀୟ ମାଧ୍ୟମରେ ବେଗ}}{\text{ଆଲୋକର ପ୍ରଥମ ମାଧ୍ୟମରେ ବେଗ}} = \frac{V_2}{V_1}$$

💎 ପରମ ପ୍ରତିସରଣାଙ୍କ (Absolute Refractive Index)

ଯଦି ପ୍ରଥମ ମାଧ୍ଯମ ‘ଶୂନ୍ୟ’ ବା ‘ବାୟୁ’ ହୁଏ, ତେବେ ଶୂନ୍ୟ ମାଧ୍ୟମ ତୁଳନାରେ ଦ୍ଵିତୀୟ ମାଧ୍ୟମର ପ୍ରତିସରଣାଙ୍କୁ ପରମ ପ୍ରତିସରଣାଙ୍କ କୁହାଯାଏ। ଏହାକୁ କେବଳ $n_m$ ଦ୍ୱାରା ଚିହ୍ନିତ କରାଯାଏ।

ଯଦି ବାୟୁରେ ଆଲୋକର ବେଗ $c$ ଏବଂ ମାଧ୍ୟମରେ ଆଲୋକର ବେଗ $v$ ହୁଏ, ତେବେ:

$$n_m = \frac{c}{v}$$

ମନେରଖିବା ଭଳି କିଛି ଜଡ଼ୀୟ ମାଧ୍ୟମର ପ୍ରତିସରଣାଙ୍କ:

• ବାୟୁ: 1.0003

• ଜଳ: 1.33

• କିରୋସିନ୍: 1.44

• କ୍ରାଉନ୍ କାଚ: 1.52

• ହୀରା (Diamond): 2.42 (ସର୍ବାଧିକ)

💡 Study Trick: “D for Diamond, D for Densest!” ହୀରାର ପ୍ରତିସରଣାଙ୍କ ସବୁଠାରୁ ଅଧିକ (2.42), ତେଣୁ ଏଥିରେ ଆଲୋକର ବେଗ ସବୁଠାରୁ କମ୍ ହୋଇଥାଏ।

ଆଲୋକୀୟ ଘନତା (Optical Density) vs ବସ୍ତୁତ୍ଵ ଘନତା (Mass Density):

ଗୋଟିଏ ମାଧ୍ୟମର ଆଲୋକୀୟ ଘନତା ତାର ବସ୍ତୁତ୍ଵ ଘନତା ସହିତ ସମାନ ନୁହେଁ। ଉଦାହରଣ ସ୍ୱରୂପ: କିରୋସିନ୍‌ର ପ୍ରତିସରଣାଙ୍କ (1.44) ଜଳ (1.33) ଠାରୁ ଅଧିକ, ତେଣୁ ଏହା ଜଳଠାରୁ ଅଧିକ ଆଲୋକୀୟ ଘନ। କିନ୍ତୁ କିରୋସିନ୍‌ର ବସ୍ତୁତ୍ଵ ଘନତା ଜଳ ତୁଳନାରେ କମ୍ ଅଟେ (କିରୋସିନ୍ ପାଣିରେ ଭାସେ)।

6.3.3 . ବର୍ତ୍ତୁଳାକାର ଲେନ୍ସରେ ପ୍ରତିସରଣ (Refraction by Spherical Lenses) 🔍

ଦୁଇଟି ପୃଷ୍ଠ ଥିବା ଏକ ସ୍ୱଚ୍ଛ ପ୍ରତିସରଣକାରୀ ମାଧ୍ଯମରେ ଗୋଟିଏ ପୃଷ୍ଠ ବା ଉଭୟ ପୃଷ୍ଠ ବକ୍ର ହୋଇଥିଲେ ତାକୁ ଲେନ୍ସ (Lens) କୁହାଯାଏ।
ଏହା ମୁଖ୍ୟତଃ ଦୁଇ ପ୍ରକାରର:

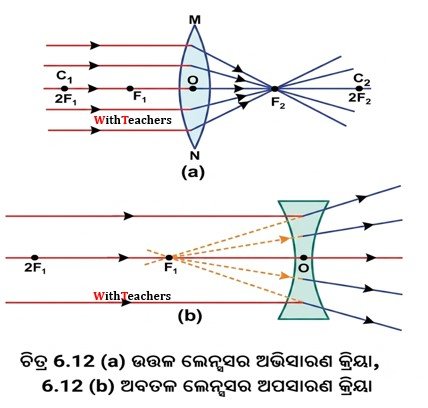

1. ଉତ୍ତଳ ଲେନ୍ସ (Convex Lens): ଏହାର ମଝି ଅଂଶ ମୋଟା ଓ ଧାର ଅଂଶ ପତଳା ଥାଏ। ଏହା ଆଲୋକ ରଶ୍ମିଗୁଚ୍ଛକୁ ଏକାଠି ବା କେନ୍ଦ୍ରାଭିମୁଖୀ କରେ। ତେଣୁ ଏହାକୁ ଅଭିସାରୀ (Converging) ଲେନ୍ସ ମଧ୍ୟ କୁହାଯାଏ।

2. ଅବତଳ ଲେନ୍ସ (Concave Lens): ଏହାର ମଝି ଅଂଶ ପତଳା ଓ ଧାର ଅଂଶ ମୋଟା ଥାଏ। ଏହା ଆଲୋକ ରଶ୍ମିକୁ ବିଚ୍ଛୁରିତ ବା ଅପସାରଣ କରେ। ତେଣୁ ଏହାକୁ ଅପସାରୀ (Diverging) ଲେନ୍ସ କୁହାଯାଏ।

📌 ଲେନ୍ସ ସମ୍ବନ୍ଧୀୟ କେତେକ ମୁଖ୍ୟ ବିନ୍ଦୁ:

• ବକ୍ରତା କେନ୍ଦ୍ର (Center of Curvature, $C_1, C_2$): ଲେନ୍ସର ପ୍ରତ୍ୟେକ ବକ୍ର ପୃଷ୍ଠ ଯେଉଁ ଗୋଲକର ଅଂଶ, ସେହି ଗୋଲକର କେନ୍ଦ୍ରକୁ ବକ୍ରତା କେନ୍ଦ୍ର କୁହାଯାଏ।

• ପ୍ରମୁଖ ଅକ୍ଷ (Principal Axis): ଦୁଇ ବକ୍ରତା କେନ୍ଦ୍ର ଦେଇ ଯାଇଥିବା କାଳ୍ପନିକ ସରଳରେଖା।

• ଆଲୋକ କେନ୍ଦ୍ର (Optical Centre, $O$): ଲେନ୍ସର ମଧ୍ୟବିନ୍ଦୁ। ଏହି ଦେଇ ଯାଉଥିବା ରଶ୍ମିର କୌଣସି ଦିଗ ପରିବର୍ତ୍ତନ (ବିପଥନ) ହୁଏ ନାହିଁ।

• ଦ୍ବାରକ (Aperture): ଲେନ୍ସର ପ୍ରତିସରଣ କରୁଥିବା ବୃତ୍ତାକାର ସୀମାର ବ୍ୟାସ।

• ପ୍ରମୁଖ ଫୋକସ୍ (Principal Focus, $F_1, F_2$): ସମାନ୍ତର ଆଲୋକ ରଶ୍ମି ଲେନ୍ସରେ ପ୍ରତିସୃତ ହେବା ପରେ ପ୍ରମୁଖ ଅକ୍ଷ ଉପରେ ଯେଉଁ ବିନ୍ଦୁରେ ମିଳିତ ହୁଅନ୍ତି (ଉତ୍ତଳ) ବା ଯେଉଁ ବିନ୍ଦୁରୁ ବାହାରିଲା ପରି ମନେହୁଅନ୍ତି (ଅବତଳ), ତାକୁ ପ୍ରମୁଖ ଫୋକସ୍ କୁହାଯାଏ।

• ଫୋକସ୍ ଦୂରତା (Focal Length, $f$): ଆଲୋକ କେନ୍ଦ୍ର ($O$) ରୁ ପ୍ରମୁଖ ଫୋକସ୍ ($F$) ମଧ୍ୟରେ ଥିବା ଦୂରତା।

💡 Study Trick: > * CONVEX (ଉତ୍ତଳ): “Vex” ମାନେ ଏକାଠି ଟାଣିବା (Converges)।

• CONCAVE (ଅବତଳ): “Cave” (ଗୁମ୍ଫା) ଭଳି ଭିତରକୁ ଖାଲୁଆ ଥାଏ ଏବଂ ରଶ୍ମି ଗୁଡ଼ିକୁ ବାହାରକୁ ଠେଲି ଦିଏ (Diverges)।

3. ଲେନ୍ସ ଦ୍ବାରା ପ୍ରତିବିମ୍ବ ଗଠନ (Image Formation by Lenses) 📸

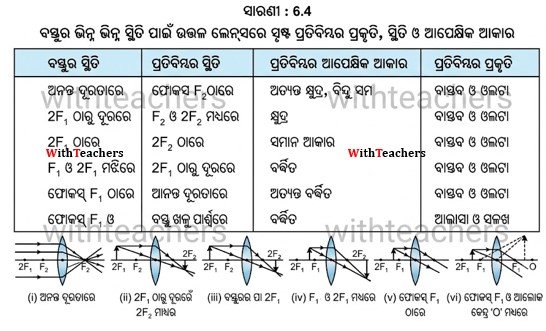

🔴 ଉତ୍ତଳ ଲେନ୍ସ (Convex Lens) ରେ ପ୍ରତିବିମ୍ବ:

.1. ବସ୍ତୁ ଅନନ୍ତ ଦୂରତାରେ (At Infinity) ଥିଲେ:
- ପ୍ରତିବିମ୍ବର ସ୍ଥିତି: ଫୋକସ୍ $F_2$ ଠାରେ।
- ଆକାର: ଅତ୍ୟନ୍ତ କ୍ଷୁଦ୍ର, ବିନ୍ଦୁ ସମାନ (Point-sized)।
- ପ୍ରକୃତି: ବାସ୍ତବ ଓ ଓଲଟା (Real & Inverted)।

.2. ବସ୍ତୁ $2F_1$ ଠାରୁ ଦୂରରେ ଥିଲେ:
- ପ୍ରତିବିମ୍ବର ସ୍ଥିତି:$F_2$ ଓ $2F_2$ ମଧ୍ୟରେ।
- ଆକାର: କ୍ଷୁଦ୍ର (Diminished)।
- ପ୍ରକୃତି: ବାସ୍ତବ ଓ ଓଲଟା।
.3. ବସ୍ତୁ $2F_1$ ଠାରେ ଥିଲେ:
- ପ୍ରତିବିମ୍ବର ସ୍ଥିତି: $2F_2$ ଠାରେ।
- ଆକାର: ବସ୍ତୁ ସହ ସମାନ ଆକାର (Same size)।
- ପ୍ରକୃତି: ବାସ୍ତବ ଓ ଓଲଟା।

.4. ବସ୍ତୁ $F_1$ ଓ $2F_1$ ମଝିରେ ଥିଲେ:
- ପ୍ରତିବିମ୍ବର ସ୍ଥିତି: $2F_2$ ଠାରୁ ଦୂରରେ।
- ଆକାର: ବର୍ଦ୍ଧିତ (Enlarged)।
- ପ୍ରକୃତି: ବାସ୍ତବ ଓ ଓଲଟା।

.5. ବସ୍ତୁ ଫୋକସ୍ $F_1$ ଠାରେ ଥିଲେ:
- ପ୍ରତିବିମ୍ବର ସ୍ଥିତି: ଅନନ୍ତ ଦୂରତାରେ (At Infinity)।
- ଆକାର: ଅତ୍ୟନ୍ତ ବର୍ଦ୍ଧିତ (Highly enlarged)।
- ପ୍ରକୃତି: ବାସ୍ତବ ଓ ଓଲଟା।

.6. ବସ୍ତୁ ଫୋକସ୍ $F_1$ ଓ ଆଲୋକ କେନ୍ଦ୍ର ($O$) ମଧ୍ୟରେ ଥିଲେ:
- ପ୍ରତିବିମ୍ବର ସ୍ଥିତି: ବସ୍ତୁ ଯେଉଁ ପାର୍ଶ୍ବରେ ଅଛି, ସେହି ପାର୍ଶ୍ଵରେ।
- ଆକାର: ବର୍ଦ୍ଧିତ (Magnified)।
- ପ୍ରକୃତି: ଆଭାସୀ ଓ ସଳଖ (Virtual & Erect)। (ଏହା ହିଁ ମ୍ୟାଗ୍ନିଫାଇଙ୍ଗ୍ ଗ୍ଲାସ୍ ର ନିୟମ!)

💡 Study Trick (Convex Lens): ଯେମିତି ଯେମିତି ବସ୍ତୁ ଲେନ୍ସ ପାଖକୁ ଆସେ (Infinity ରୁ Optical center ଆଡକୁ), ପ୍ରତିବିମ୍ବ ସେମିତି ଲେନ୍ସ ଠାରୁ ଦୂରକୁ ଦୂରକୁ ଯାଏ ଏବଂ ତାର ଆକାର ଛୋଟରୁ ବଡ଼ ହେବାକୁ ଲାଗେ!

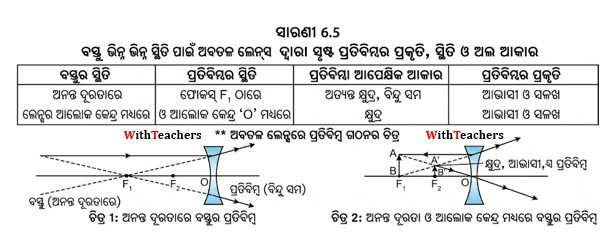

🔵 ଅବତଳ ଲେନ୍ସ (Concave Lens) ରେ ପ୍ରତିବିମ୍ବ:

ଅବତଳ ଲେନ୍ସ ବସ୍ତୁର ଯେ କୌଣସି ସ୍ଥିତି ପାଇଁ ସର୍ବଦା ଆଭାସୀ, ସଳଖ ଓ କ୍ଷୁଦ୍ର ପ୍ରତିବିମ୍ବ ସୃଷ୍ଟି କରେ।

.1. ବସ୍ତୁ ଅନନ୍ତ ଦୂରତାରେ ଥିଲେ: * ପ୍ରତିବିମ୍ବ $F_1$ ଠାରେ, ବିନ୍ଦୁ ସମାନ କ୍ଷୁଦ୍ର, ଆଭାସୀ ଓ ସଳଖ ହୁଏ।

.2. ଅନନ୍ତ ଦୂରତା ଓ ଲେନ୍ସର ଆଲୋକ କେନ୍ଦ୍ର ମଧ୍ୟରେ ଯେକୌଣସି ସ୍ଥାନରେ ଥିଲେ: * ପ୍ରତିବିମ୍ବ $F_1$ ଓ $O$ ମଧ୍ୟରେ, କ୍ଷୁଦ୍ରାୟିତ (Diminished), ଆଭାସୀ ଓ ସଳଖ ହୁଏ।

4. ରଶ୍ମି ଚିତ୍ର ଅଙ୍କନ ପାଇଁ ୩ଟି ସୁବର୍ଣ୍ଣ ନିୟମ (3 Rules for Ray Diagrams) ✏️

ଯେ କୌଣସି 2ଟି ରଶ୍ମି ନେଇ ଆମେ ପ୍ରତିବିମ୍ବ ଅଙ୍କନ କରିପାରିବା:

1. ସମାନ୍ତର ନିୟମ: ପ୍ରମୁଖ ଅକ୍ଷ ସହିତ ସମାନ୍ତର ହୋଇ ଆସୁଥିବା ଆଲୋକ ରଶ୍ମି, ପ୍ରତିସରଣ ପରେ ଲେନ୍ସର ଫୋକସ୍ ଦେଇ ଗତି କରେ (ଉତ୍ତଳ) କିମ୍ବା ଫୋକସ୍‌ରୁ ଅପସାରିତ ହେଲା ପରି ଜଣାପଡେ (ଅବତଳ)।

2. ଫୋକସ୍ ନିୟମ: ପ୍ରମୁଖ ଫୋକସ୍ ଦେଇ ଗତି କରୁଥିବା ଆଲୋକ ରଶ୍ମି, ପ୍ରତିସରଣ ପରେ ପ୍ରମୁଖ ଅକ୍ଷ ସହିତ ସମାନ୍ତର ହୋଇ ନିର୍ଗତ ହୁଏ।

3. ଆଲୋକ କେନ୍ଦ୍ର ନିୟମ: ଆଲୋକ କେନ୍ଦ୍ର ($O$) ଦେଇ ଗତି କରୁଥିବା ଆଲୋକ ରଶ୍ମି, କୌଣସି ବିପଥନ (ବିନା ବାଙ୍କି) ସିଧା ନିର୍ଗତ ହୁଏ।

5. ବର୍ତ୍ତୁଳାକାର ଲେନ୍ସ ପାଇଁ ସଙ୍କେତ ପ୍ରଥା (Sign Convention) ➕➖

ଏଥିପାଇଁ ଦର୍ପଣ ପରି ନିୟମ ପ୍ରୟୋଗ ହୁଏ, କିନ୍ତୁ ସମସ୍ତ ଦୂରତା ଲେନ୍ସର ଆଲୋକ କେନ୍ଦ୍ର ($O$) ଠାରୁ ମପାଯାଏ।

• ଆଲୋକର ଦିଗରେ ମପାଯାଇଥିବା ଦୂରତା: ଯୁକ୍ତାତ୍ମକ ($+$)।

• ଆଲୋକର ବିପରୀତ ଦିଗରେ ମପାଯାଇଥିବା ଦୂରତା: ବିଯୁକ୍ତାତ୍ମକ ($-$)।

• ଉତ୍ତଳ ଲେନ୍ସର ଫୋକସ୍ ଦୂରତା ($f$): ଯୁକ୍ତାତ୍ମକ ($+$) ଅଟେ।

• ଅବତଳ ଲେନ୍ସର ଫୋକସ୍ ଦୂରତା ($f$): ବିଯୁକ୍ତାତ୍ମକ ($-$) ଅଟେ।

• ବସ୍ତୁ ସବୁବେଳେ ବାମ ପଟେ ରହୁଥିବାରୁ, ବସ୍ତୁ ଦୂରତା ($u$) ସର୍ବଦା ବିଯୁକ୍ତାତ୍ମକ ($-$)।

💡 Study Trick: “Convex” ରେ “x” ଅଛି ଯାହା (+) ଚିହ୍ନ ପରି ଦେଖାଯାଏ। ତେଣୁ Convex Lens (ଉତ୍ତଳ ଲେନ୍ସ) ର Focal length ସର୍ବଦା Positive (+)!

6. ଲେନ୍ସ ସୂତ୍ର ଓ ପରିବର୍ଦ୍ଧନ (Lens Formula & Magnification) 📐

📏 ଲେନ୍ସ ସୂତ୍ର (Lens Formula):

ବସ୍ତୁ ଦୂରତା ($u$), ପ୍ରତିବିମ୍ବ ଦୂରତା ($v$) ଓ ଫୋକସ୍ ଦୂରତା ($f$) ମଧ୍ୟରେ ସମ୍ପର୍କ:

$$\frac{1}{v} - \frac{1}{u} = \frac{1}{f}$$

(ମନେରଖ: ଦର୍ପଣ ସୂତ୍ରରେ ମଝିରେ ‘+’ ଥାଏ, କିନ୍ତୁ ଲେନ୍ସ ସୂତ୍ରରେ ମଝିରେ ‘-’ ଥାଏ)

🔎 ପରିବର୍ଦ୍ଧନ (Magnification, $m$):

ପ୍ରତିବିମ୍ବର ଉଚ୍ଚତା ($h'$) ଓ ବସ୍ତୁର ଉଚ୍ଚତା ($h$) ର ଅନୁପାତକୁ ପରିବର୍ଦ୍ଧନ କୁହାଯାଏ।

$$m = \frac{h'}{h} = \frac{v}{u}$$

• ଯଦି $m$ ର ମୂଲ୍ୟ ଧନାତ୍ମକ ($+$), ତେବେ ପ୍ରତିବିମ୍ବ ଆଭାସୀ ଓ ସଳଖ (Virtual and Erect)।

• ଯଦି $m$ ର ମୂଲ୍ୟ ଋଣାତ୍ମକ ($-$), ତେବେ ପ୍ରତିବିମ୍ବ ବାସ୍ତବ ଓ ଓଲଟା (Real and Inverted)।

📝 ଉଦାହରଣ ଏବଂ ସମାଧାନ (Solved Examples)

ଉଦାହରଣ 1: ଗୋଟିଏ ଅବତଳ ଲେନ୍ସର ଫୋକସ୍ ଦୂରତା 15 ସେମି। ଲେନ୍ସ ସମ୍ମୁଖରେ ଗୋଟିଏ ବସ୍ତୁକୁ କେତେ ଦୂରରେ ରଖିଲେ ତା’ର ପ୍ରତିବିମ୍ବ ଲେନ୍ସଠାରୁ 10 ସେମି ଦୂରରେ ସୃଷ୍ଟି ହେବ? ପରିବର୍ଦ୍ଧନ ନିର୍ଣ୍ଣୟ କର।

ସମାଧାନ:

• ଅବତଳ ଲେନ୍ସ ଥିବାରୁ, $f = -15 \text{ cm}$

• ଅବତଳ ଲେନ୍ସ ସର୍ବଦା ଆଭାସୀ ପ୍ରତିବିମ୍ବ ବାମ ପାର୍ଶ୍ୱରେ ସୃଷ୍ଟି କରେ, ତେଣୁ $v = -10 \text{ cm}$

• ବସ୍ତୁ ଦୂରତା, $u = ?$

ଲେନ୍ସ ସୂତ୍ର ଅନୁଯାୟୀ:

$$\frac{1}{v} - \frac{1}{u} = \frac{1}{f}$$

$$\Rightarrow \frac{1}{u} = \frac{1}{v} - \frac{1}{f}$$

$$\Rightarrow \frac{1}{u} = \frac{1}{-10} - \frac{1}{-15}$$

$$\Rightarrow \frac{1}{u} = -\frac{1}{10} + \frac{1}{15}$$

$$\Rightarrow \frac{1}{u} = \frac{-3 + 2}{30} = -\frac{1}{30}$$

ତେଣୁ, $u = -30 \text{ cm}$ (ବସ୍ତୁର ଦୂରତା 30 ସେମି)

ପରିବର୍ଦ୍ଧନ, $m = \frac{v}{u}$:

$$m = \frac{-10}{-30} = +\frac{1}{3} \approx +0.33$$

(ଯୁକ୍ତାତ୍ମକ ସଙ୍କେତ ଦର୍ଶାଉଛି ଯେ ପ୍ରତିବିମ୍ବ ଆଭାସୀ, ସଳଖ ଓ ଆକାରରେ ବସ୍ତୁର ଏକ ତୃତୀୟାଂଶ ଅଟେ।)

ଉଦାହରଣ 2: 10 ସେମି ଫୋକସ୍ ଦୂରତା ବିଶିଷ୍ଟ ଏକ ଉତ୍ତଳ ଲେନ୍ସ ସମ୍ମୁଖରେ 15 ସେମି ଦୂରରେ 2.0 ସେମି ଉଚ୍ଚତା ବିଶିଷ୍ଟ ଗୋଟିଏ ବସ୍ତୁ ଅବସ୍ଥିତ। ପ୍ରତିବିମ୍ବର ପ୍ରକୃତି, ଆକାର ଓ ପରିବର୍ଦ୍ଧନ ନିର୍ଣ୍ଣୟ କର।

ସମାଧାନ:

• ବସ୍ତୁର ଉଚ୍ଚତା, $h = +2.0 \text{ cm}$

• ଉତ୍ତଳ ଲେନ୍ସ, ତେଣୁ $f = +10.0 \text{ cm}$

• ବସ୍ତୁ ଦୂରତା, $u = -15.0 \text{ cm}$

• ପ୍ରତିବିମ୍ବ ଦୂରତା $v = ?$, ପ୍ରତିବିମ୍ବ ଉଚ୍ଚତା $h' = ?$

ଲେନ୍ସ ସୂତ୍ର ଅନୁଯାୟୀ:

$$\frac{1}{v} - \frac{1}{u} = \frac{1}{f}$$

$$\Rightarrow \frac{1}{v} = \frac{1}{u} + \frac{1}{f}$$

$$\Rightarrow \frac{1}{v} = \frac{1}{-15} + \frac{1}{10}$$

$$\Rightarrow \frac{1}{v} = \frac{-2 + 3}{30} = \frac{1}{30}$$

ତେଣୁ, $v = +30 \text{ cm}$

(ପ୍ରତିବିମ୍ବ ଲେନ୍ସର ଡାହାଣ ପାର୍ଶ୍ୱରେ 30 ସେମି ଦୂରରେ ଅଛି, ଏହା ବାସ୍ତବ ଅଟେ।)

ପରିବର୍ଦ୍ଧନ $m$:

$$m = \frac{v}{u} = \frac{+30}{-15} = -2$$

$$m = \frac{h'}{h} \Rightarrow h' = m \times h = -2 \times 2.0 = -4.0 \text{ cm}$$

(ପ୍ରତିବିମ୍ବଟି ବାସ୍ତବ, ଓଲଟା, ଏବଂ ବସ୍ତୁ ଠାରୁ ଦୁଇଗୁଣ ବଡ଼ ବା ବର୍ଦ୍ଧିତ ଅଟେ।)

👓 ଚକ୍ଷୁ ଚିକିତ୍ସାରେ ଲେନ୍ସ ପାୱାର ଏବଂ ଲେନ୍ସ ଗୁଡ଼ିକର ସଂଯୋଜନ (Power of Lenses & their Combinations)

1. ଚକ୍ଷୁ ଚିକିତ୍ସା ଏବଂ ସଂଶୋଧନକାରୀ ଲେନ୍ସ (Corrective Lenses in Eye Care) 👁️‍🗨️

ଚକ୍ଷୁ ଡାକ୍ତରମାନେ (Ophthalmologists) ଆମର ଦୃଷ୍ଟିଦୋଷ (Vision Defects) ଦୂର କରିବା ପାଇଁ ଯେଉଁ ଚଶମା (Spectacles) ବ୍ୟବହାର କରିବାକୁ ପରାମର୍ଶ (Prescribe) ଦିଅନ୍ତି, ସେଥିରେ ସେମାନେ ଫୋକସ୍ ଦୂରତା ଲେଖିବା ପରିବର୍ତ୍ତେ ଲେନ୍ସର ପାୱାର (Power) ର ସୂଚନା ଦେଇଥାନ୍ତି।

ଲେନ୍ସର ପାୱାର ଏବଂ ତାର ଚିହ୍ନ (Sign) ରୁ ଆମେ ଲେନ୍ସର ପ୍ରକୃତି ଏବଂ ଫୋକସ୍ ଦୂରତା ସହଜରେ ଜାଣିପାରିବା।

📌 ଗାଣିତିକ ଉଦାହରଣ ଏବଂ ବିଶ୍ଳେଷଣ (Mathematical Examples):

ଉଦାହରଣ 1: ଯୁକ୍ତାତ୍ମକ ପାୱାର (Positive Power)

• ଯଦି ଡାକ୍ତର ନିର୍ଦ୍ଧାରଣ କରିଥିବା ଲେନ୍ସର ପାୱାର $+2.0 \text{ D}$ ହୋଇଥାଏ, ତେବେ ଚିହ୍ନ ଯୁକ୍ତାତ୍ମକ ଥିବାରୁ ଏହା ଏକ ଉତ୍ତଳ ଲେନ୍ସ (Convex Lens) ଅଟେ।

• ଏହି ଲେନ୍ସର ଫୋକସ୍ ଦୂରତା ($f$) ଗଣନା:

  $$f = \frac{1}{P}$$

  $$f = \frac{1}{+2.0} = +0.50 \text{ m}$$

  (ଅର୍ଥାତ୍ ଏହାର ଫୋକସ୍ ଦୂରତା $+50 \text{ cm}$ ଅଟେ।)

ଉଦାହରଣ 2: ବିଯୁକ୍ତାତ୍ମକ ପାୱାର (Negative Power)

• ସେହିପରି ଯଦି ଗୋଟିଏ ଲେନ୍ସର ପାୱାର $-2.5 \text{ D}$ ହୋଇଥାଏ, ତେବେ ଚିହ୍ନ ବିଯୁକ୍ତାତ୍ମକ ଥିବାରୁ ଏହା ଏକ ଅବତଳ ଲେନ୍ସ (Concave Lens) ଅଟେ।

• ଏହି ଲେନ୍ସର ଫୋକସ୍ ଦୂରତା ($f$) ଗଣନା:

  $$f = \frac{1}{-2.5} = -0.40 \text{ m}$$

  (ଅର୍ଥାତ୍ ଏହାର ଫୋକସ୍ ଦୂରତା $-40 \text{ cm}$ ଅଟେ।)

💡 Study Trick - ମନେରଖିବାର ସହଜ ଉପାୟ: > * CONVEX (ଉତ୍ତଳ) = POSITIVE (+): ଉତ୍ତଳ ଲେନ୍ସ ଆଲୋକକୁ ଏକାଠି “ଯୋଗ” କରେ (Converges), ତେଣୁ ଏହାର ପାୱାର (+)।

• CONCAVE (ଅବତଳ) = NEGATIVE (-): ଅବତଳ ଲେନ୍ସ ଆଲୋକକୁ ଦୂରକୁ ଠେଲି “ବିଯୋଗ” କଲା ଭଳି ଅପସାରିତ କରେ (Diverges), ତେଣୁ ଏହାର ପାୱାର (-)।

2. ଏକାଧିକ ଲେନ୍ସର ସଂଯୋଜନ ବା ମିଶ୍ରଣ (Combination of Multiple Lenses) 🔬

ତୁମେ ଜାଣିଛ କି ଅନେକ ଆଲୋକୀୟ ଯନ୍ତ୍ର (Optical Instruments) ରେ ଗୋଟିଏ ଲେନ୍ସ ବ୍ୟବହାର କରିବା ପରିବର୍ତ୍ତେ ଏକାଧିକ ଲେନ୍ସକୁ ମିଶ୍ରିତ (Combine) କରି ବ୍ୟବହାର କରାଯାଏ!

🤔 ଏପରି ମିଶ୍ରଣ କାହିଁକି କରାଯାଏ?

1. ଅଧିକ ପରିବର୍ଦ୍ଧନ (High Magnification): ବସ୍ତୁର ପ୍ରତିବିମ୍ବକୁ ବହୁତ ଗୁଣ ବଡ଼ କରି ଦେଖିବା ପାଇଁ।

2. ତୀକ୍ଷ୍ଣତା ବୃଦ୍ଧି (Increased Sharpness): ପ୍ରତିବିମ୍ବର ସ୍ପଷ୍ଟତା (Clarity) ଏବଂ ନିଖୁଣତା ବଢ଼ାଇବା ପାଇଁ ଏକାଧିକ ଲେନ୍ସର ସଂଯୋଜନ ନିହାତି ଆବଶ୍ୟକ।

🧮 ସମତୁଲ୍ୟ ମୋଟ ପାୱାରର ସୂତ୍ର (Formula for Net Power):

ଯଦି $P_1, P_2, P_3 \dots$ ଇତ୍ୟାଦି ପାୱାର ବିଶିଷ୍ଟ ବିଭିନ୍ନ ଲେନ୍ସଗୁଡ଼ିକୁ ଏକାଠି ମିଶ୍ରିତ କରି ରଖାଯାଏ, ତେବେ ସେହି ସମଗ୍ର ଲେନ୍ସ ସମୂହର ମୋଟ ପାୱାର (Net Power, $P$) ହେଉଛି ସେଥିରେ ଥିବା ପ୍ରତ୍ୟେକ ଗୋଟିକିଆ ଲେନ୍ସର ପାୱାରର ସରଳ ବୀଜଗାଣିତିକ ଯୋଗଫଳ (Algebraic Sum)।

$$P = P_1 + P_2 + P_3 + \dots$$

(ବିଶେଷ ଦ୍ରଷ୍ଟବ୍ୟ: ଏହି ବୀଜଗାଣିତିକ ସମାହାରରେ ଯୁକ୍ତ ($+$) ଏବଂ ବିଯୁକ୍ତ ($-$) ଚିହ୍ନକୁ ଉପଯୁକ୍ତ ଭାବେ ବିଚାର କରି ମିଶାଯାଏ।)

3. ପ୍ରାୟୋଗିକ ବ୍ୟବହାର ଏବଂ ଆଖି ପରୀକ୍ଷା (Practical Applications & Eye Testing) 🩺

👁️ ଚକ୍ଷୁବିଜ୍ଞାନୀଙ୍କ ପାଇଁ ସୁବିଧା:

ଲେନ୍ସ ଗୁଡ଼ିକର ମିଶ୍ରଣ ବେଳେ ଫୋକସ୍ ଦୂରତା ($f$) କୁ ବ୍ୟବହାର କରିବା ଅପେକ୍ଷା ପାୱାର ($P$) କୁ ବ୍ୟବହାର କରିବା ଚକ୍ଷୁବିଜ୍ଞାନୀମାନଙ୍କ (Optometrists) ପାଇଁ ବହୁତ ସୁବିଧାଜନକ ହୋଇଥାଏ। କାରଣ ଭଗ୍ନାଂଶ ହିସାବ କରିବା ପରିବର୍ତ୍ତେ ସେମାନେ ସିଧାସଳଖ ଯୋଗ ଓ ବିଯୋଗ କରିପାରନ୍ତି।

• ପରୀକ୍ଷା ପଦ୍ଧତି: ଆଖି ପରୀକ୍ଷା ବେଳେ ଡାକ୍ତରମାନେ ତୁମକୁ ପିନ୍ଧାଇଥିବା ଟେଷ୍ଟିଂ ଫ୍ରେମ୍ (Testing Frame) ରେ ବିଭିନ୍ନ ଲେନ୍ସକୁ ଅଦଳବଦଳ କରି ମିଶାନ୍ତି।

• ଉଦାହରଣ: ଯଦି ଡାକ୍ତର ଗୋଟିଏ $+2.0 \text{ D}$ ପାୱାର ଥିବା ଲେନ୍ସ ଏବଂ ଅନ୍ୟ ଗୋଟିଏ $+0.25 \text{ D}$ ପାୱାର ଥିବା ଲେନ୍ସକୁ ଫ୍ରେମ୍ ରେ ଏକାଠି ଲଗାଇ ଦିଅନ୍ତି, ତେବେ ତାହା ଗୋଟିଏ ସିଙ୍ଗଲ୍ ଲେନ୍ସ ଭଳି କାମ କରିବ ଯାହାର ସମତୁଲ୍ୟ (Equivalent) ପାୱାର ହେବ:

  $$P_{total} = +2.0 \text{ D} + 0.25 \text{ D} = +2.25 \text{ D}$$

🔭 ଯନ୍ତ୍ରପାତିରେ ଲେନ୍ସ ସଂଯୋଜନର ପ୍ରୟୋଗ:

କେବଳ ଚଶମା ନୁହେଁ, ଏକାଧିକ ଲେନ୍ସର ମିଶ୍ରଣ (Lens System) ବ୍ୟବହାର କରି ଶକ୍ତିଶାଳୀ ଆଲୋକୀୟ ଯନ୍ତ୍ରଗୁଡ଼ିକର ଅଭିଦୃଶ୍ୟକ (Objective lens) ତିଆରି କରାଯାଏ। ଉଦାହରଣ ସ୍ୱରୂପ:

1. କ୍ୟାମେରା ଲେନ୍ସ (Camera Lenses): ଉନ୍ନତ ମାନର ଫଟୋଗ୍ରାଫି ପାଇଁ।

2. ଅଣୁବୀକ୍ଷଣ ଯନ୍ତ୍ର (Microscopes): କ୍ଷୁଦ୍ରାତିକ୍ଷୁଦ୍ର ଜୀବକୋଷ ଏବଂ ପଦାର୍ଥକୁ ସ୍ପଷ୍ଟ ଭାବେ ବଡ଼ କରି ଦେଖିବା ପାଇଁ।

3. ଦୂରବୀକ୍ଷଣ ଯନ୍ତ୍ର (Telescopes): ମହାକାଶରେ ଥିବା ବହୁ ଦୂରବର୍ତ୍ତୀ ଗ୍ରହ ତାରାଙ୍କୁ ସ୍ପଷ୍ଟ ଦେଖିବା ପାଇଁ।
